本測試檢測平臺可滿足國標各種功率等級交直流充電設施檢測的要求，可實現自動導出測試報告，對充電設施的電性能指標實現自動化測試，滿足充電樁電性能一鍵測試的要求。尤其適于對充電裝置的入網檢測、工程驗收缺乏檢測設備等領域，同時滿足充電樁互操作性及協議一致性測試的要求，為充電樁的入網檢測及驗收提供可靠的依據。
檢測平臺主要配備：可編程交流電源、功率分析儀、示波器、大功率負載、集成控制系統(采集柜、系統配套軟件)及其他通訊輔助設備等。
|
編號 |
項目名稱 |
對應章節 |
|
|
1 |
A1.1001 |
連接確認測試 |
6.4.2.1 |
|
2 |
A1.3001 |
充電準備就緒測試 |
6.4.2.2 |
|
3 |
A1.4001 |
啟動及充電階段測試 |
6.4.2.3 |
|
4 |
A1.5001 |
正常充電結束測試 |
6.4.2.4 |
|
5 |
A1.6001 |
充電連接控制時序測試 |
6.4.3 |
|
6 |
A1.3501 |
CC斷線測試 |
6.4.4.1 |
|
7 |
A1.3502 |
CP斷線測試 |
6.4.4.2 |
|
8 |
A1.3503 |
CP接地測試 |
6.4.4.3 |
|
9 |
A1.4501 |
保護接地導體連續性丟失測試 |
6.4.4.4 |
|
10 |
A1.4502 |
輸出過流測試 |
6.4.4.5 |
|
11 |
A1.4503 |
斷開開關S2測試 |
6.4.4.6 |
|
12 |
A1.6002 |
CP回路電壓限值測試 |
6.4.5.1 |
|
以上列舉部分測試項目（僅供參考） |
|
測項 |
項目名稱 |
內容 |
|
5.6.2 |
輸出電壓誤差試驗 |
充電機連接到負載，恒壓下運行，設定輸出電壓值在上、下限范圍內，調整負載電流為50%額定輸出電流值，輸出電壓誤差不應超過±0.5% |
|
5.6.3 |
輸出電流誤差試驗 |
充電機連接到負載，恒流下運行，設定輸出電流值在20%~100%額定輸出電流值范圍內，調整輸出電壓在上、下限范圍內的中間值，在充電機輸出直流電流≧30A時，輸出電流誤差不應超過±1%；在充電機設定輸出電流≦30A時，輸出電流整定誤差不應超過±0.3A |
|
5.6.4 |
穩壓精度試驗 |
充電機連接到負載，恒壓下運行，設定輸出電壓整定值，調整輸入電壓分別為85%、100%、115%額定值，調整負載電流為0~100%額定輸出電流值，分別測量充電機的輸出電壓，穩壓精度不應超過±0.5% |
|
5.6.5 |
穩流精度試驗 |
充電機連接到負載，恒流下運行，設定輸出電流整定值，調整輸入電壓分別為85%、100%、115%額定值，調整負載電壓在上下限范圍內，分別測量充電機的輸出流值，在20%~100%額定輸出電流值范圍內改變輸出電流的整定值，穩流精度不應超過±1% |
|
5.6.6 |
紋波系數試驗 |
充電機連接到電阻式負載，恒壓下運行，設定輸出電壓整定值，調整輸入電壓分別為85%、100%、115%額定值，調整負載電流為0~100%額定輸出電流值，分別測量直流輸出電壓、輸出電壓的交流分量峰-峰值和有效值。紋波峰值系數不應超過1%，輸出紋波有效值系數不應超過0.5%。 |
|
5.6.9.1 |
效率試驗 |
充電機連接到負載，恒壓下運行，輸入額定電壓，設定輸出電壓整定值為上限值，調整負載電流為50%~100%額定輸出電流值，量測充電機的輸入有功功率和輸出功率。恒流下運行，輸入額定電壓，設定輸出電流整定值為額定值，在上下限范圍內改變輸出電壓整定值，再次量測充電機的輸入有功功率和輸出功率。當充電機在額定功率50%~100%時，效率不應小于90%。 |
|
5.6.9.2 |
功率因數試驗 |
測試條件如上，功率因數不應小于0.9。 |
|
5.6.10 |
均流不平衡度 |
采用模塊并聯運行的充電機應進行均流不平衡試驗。充電機連接到負載，恒壓下運行，輸入額定電壓，設定輸出電壓整定值，調整負載電流為50%~100%額定電流輸出值，分別測量各模塊輸出電流。在斷開充電機任一個模塊電源后，再次重復上述測量。均流不平衡度不應超過±5%。 |
|
5.6.7 |
限壓特性試驗 |
充電機連接到負載，恒流下運行，調整負載使輸出電壓增加，當輸出電壓超過整定值時，充電機應能自動降低輸出電流值，從而限制輸出直流電壓增加；當輸出電壓回調到整定值以下時，充電機恢復恒流狀態運行。 |
|
5.6.8 |
限流特性試驗 |
充電機連接到負載，恒壓下運行，調整負載使輸出電流增加，當輸出電流超過整定值時，充電機應能自動降低輸出電壓值，從而限制輸出直流電流的增加；當輸出電流回調到整定值以下時，充電機恢復恒壓狀態運行。 |
|
5.9.1 |
輸入過壓保護試驗 |
充電機連接到負載，并設置在額定負載狀態下運行,調整輸入電源電壓超過輸入過壓保護動作值時，充電機輸入過壓保護應啟動，立即切斷直流輸出并發出告警提示。輸入過壓保護動作值不應低于115%額定輸入電壓。 |
|
5.9.2 |
輸入欠壓保護試驗 |
充電機連接到負載，并設置在額定負載狀態下運行,調整輸入電源電壓低于輸入過壓保護動作值時，充電機輸入欠壓保護應啟動，立即發出告警提示。輸入欠壓保護動作值不應高于85%額定輸入電壓。 |
|
5.9.3 |
輸出過壓保護試驗 |
整定輸出過壓保護動作值，人為模擬充電機輸出過壓故障，充電機應立即切斷直流輸出并發出告警提示。 |
|
5.9.4 |
輸出短路保護試驗 |
充電機連接到負載，并設置在額定負載狀態下運行，短接充電機的直流輸出端，充電機應自動進入恒流輸出或切斷直流輸出，并發出告警提示。 |
|
5.9.5 |
絕緣接地保護試驗 |
整定絕緣接地保護定值，模擬充電機直流輸出發生接地故障或絕緣水平下降到絕緣接地保護定值，充電機應立即切斷直流輸出，并發出告警提示。 |
|
5.9.7 |
沖擊電流試驗 |
充電機連接到額定負載，啟動充電機輸出，用示波器或數據記錄儀檢測充電機輸入峰值電流，充電機峰值電流不應超過額定輸入電流的110%。 |
|
5.9.8 |
軟啟動試驗 |
充電機連接到額定負載，啟動充電機輸出，用示波器或數據記錄儀檢測輸出電壓變化曲線，輸出電壓從開始上升至額定穩定時的變化時間應為3s~8s。 |
|
5.9.9 |
電池反接試驗 |
將動力蓄電池與充電機輸出正、負極反置，啟動充電機輸出，充電機應閉鎖直流輸出并發出告警提示。 |
|
5.10 |
連接異常試驗 |
充電機連接到負載，將充電連接裝置中的連接確認觸頭或通信觸頭斷開，進行充電操作，充電機應閉鎖直流輸出；充電機設置在額定負載下運行，將充電連接置中的連接確認觸頭或通信觸頭斷開，檢查充電機應立即切斷直流輸出并發出告警提示。 |
|
5.9.6 |
急停功能試驗 |
充電機連接到負載，并設置在額定負載狀態下運行，按急停按紐，充電機應立即切斷直流輸出。 |

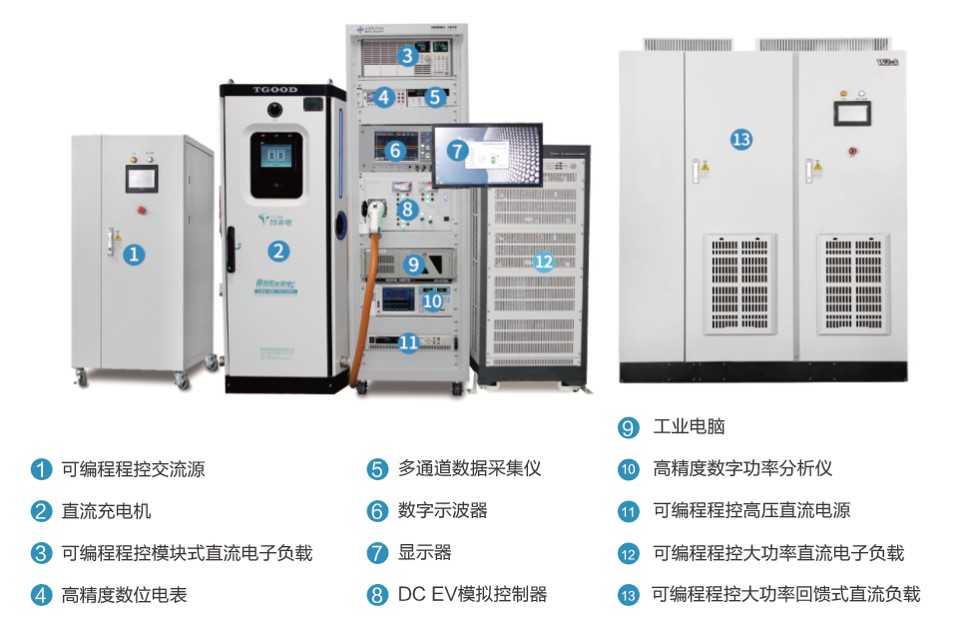

直流充電機測試系統接線圖（參考）
檢測平臺工作原理如上圖所示：可編程交流電源用于模擬電網擾動工況，來測試充電機在不同電壓工況下的工作狀態；可編程直流電源模擬動力電池初始電壓狀態；高精度功率分析儀用來精確測量充電機的各項參數；示波器用于精確測量充電機輸出的各種時序波形及紋波。通過配套集控軟件控制上述設備，分析采集到的電參數并生成測試報告。

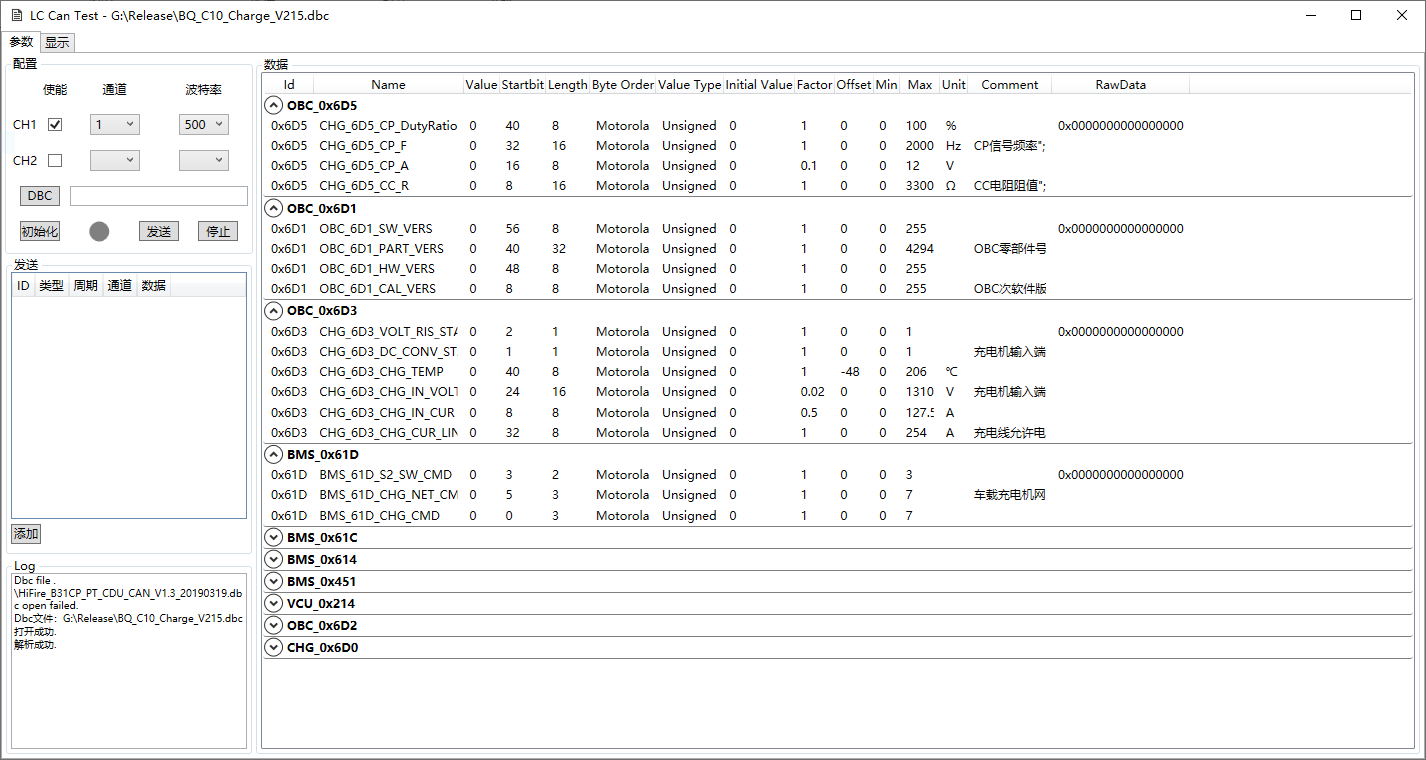

Test Item編輯界面
CAN Test是一款針對CAN通訊解析收發等操作的軟件，能夠快速的進行dbc文件解析工作，同時可以用來接收、發送、查看、分析和記錄CAN報文。該軟件體積小，占用系統資源少，不需安裝，解壓即可使用。
