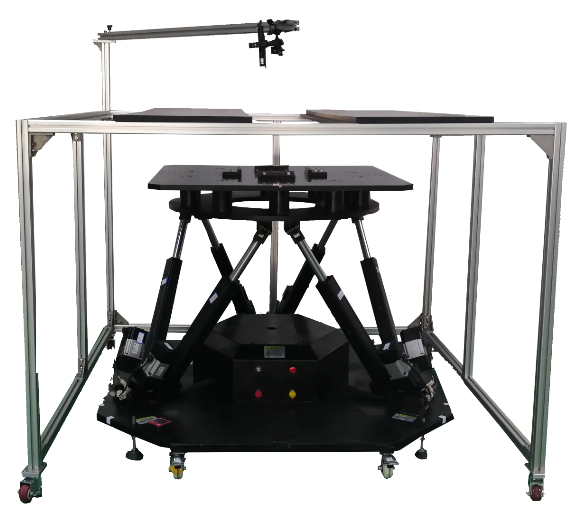

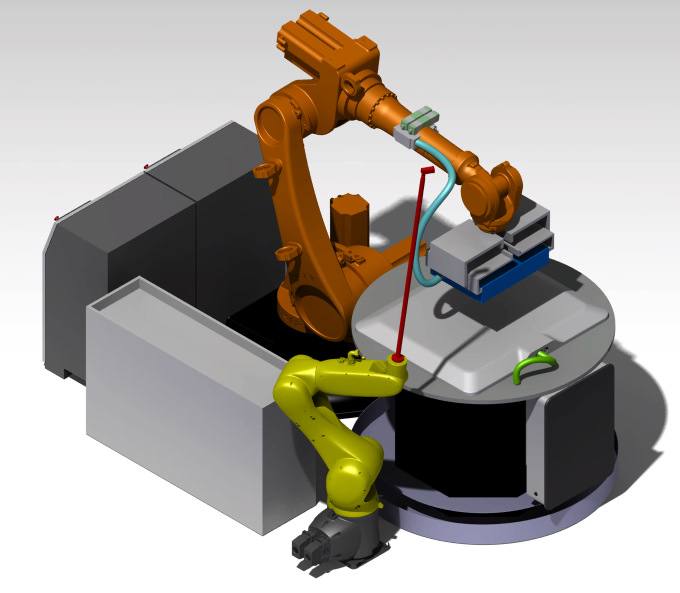

本測試檢測平臺可滿足各種功率等級無線充電設施檢測的要求，可實現自動導出測試報告，對充電設施的電性能指標實現自動化測試，滿足汽車無線充電器電性能一鍵測試的要求。
檢測平臺主要配備：可編程交流電源、功率分析儀、示波器、集成控制系統(采集柜、系統配套軟件)及其他通訊輔助設備等。
《電動汽車無線充電系統 第6部分：互操作性要求及測試第1部分：地面端》
《電動汽車無線充電系統 第7部分：互操作性要求及測試第7部分：車輛端》
《電動汽車和無線充電系統設備之間的通信協議》
《電動汽車無線充電系統 特殊要求》
《電動汽車無線充電系統電磁環境限值與測試方法》
《電動汽車用傳導式車載充電機》
《 GB/T 38775.1-2020 電動汽車無線充電系統 第1部分：通用要求》
《 GB/T 38775.2-2020 車載充電機與設備之間的通訊協議》
《 GB/T 38775.3《電動汽車無線充電系統第3部分：特殊要求》
《 GB/T 38775.4《電動汽車無線充電系統第4部分：電磁環境限制與測試方法》
參考測試項（部分）
|
No |
測試項目（中文） |
備注 |
|
1 |
輸入電壓和頻率范圍測試 |
|
|
2 |
輸入電源效應測試 |
|
|
3 |
負載效應測試 |
|
|
4 |
限流、限壓特性測試 |
|
|
5 |
輸出反接測試 |
|
|
6 |
輸入電壓緩升/降測試 |
|
|
7 |
輸入頻率升/降測試 |
|
|
8 |
輸入電源失真模擬測試 |
|
|
9 |
直流輸出電壓 |
|
|
10 |
直流輸出電流 |
|
|
11 |
直流輸出功率 |
|
|
12 |
紋波噪聲測試 |
|
|
13 |
輸入過壓保護測試 |
|
|
14 |
輸入欠壓保護測試 |
|
|
15 |
輸出過壓保護測試 |
|
|
16 |
輸出欠壓保護測試 |
|
|
17 |
輸出過流保護測試 |
|
|
18 |
短路保護測試 |
|
|
19 |
斷電保護測試 |
|
|
20 |
輸出電流/電壓誤差測試 |
|
|
21 |
功率因素及充電效率測試 |
|
|
22 |
波形量測 |
|
|
23 |
控制器靜態電流測試 |
|
|
24 |
不同偏移位置和旋轉角度測試 |
|
|
25 |
電網干擾模擬測試（陷波、暫降、失真） |
|
|
26 |
輸入沖擊電流測試 |
|
|
27 |
開機啟動時間測試 |
|
|
28 |
輸出上升時間 |
|
|
29 |
輸出下降時間 |
|
|
30 |
輸出動態響應時間 |
|
|
31 |
輸出電壓穩壓精度測試 |
|
|
32 |
拋負載測試 |
|
|
33 |
通訊故障保護，中斷保護 |
|
|
34 |
系統耦合瞬變測試 |
|
|
35 |
直流ON/OFF控制，直流欠/過壓保護測試 |
|

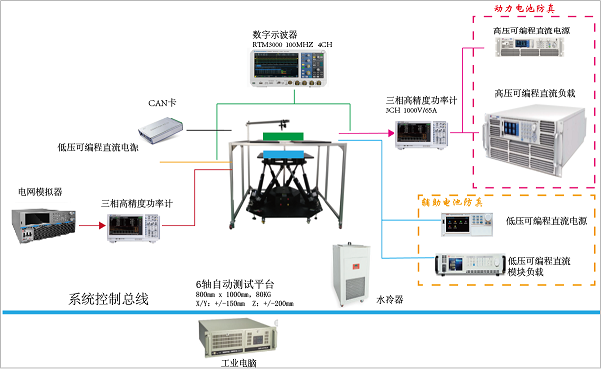

檢測平臺工作原理如上圖所示：可編程交流電源用于模擬電網擾動工況，來測試充電機在不同電壓工況下的工作狀態；可編程直流電源模擬動力電池初始電壓狀態；高精度功率分析儀用來精確測量充電機的各項參數；示波器用于精確測量充電機輸出的各種時序波形及紋波。通過配套集控軟件控制上述設備，分析采集到的電參數并生成測試報告。

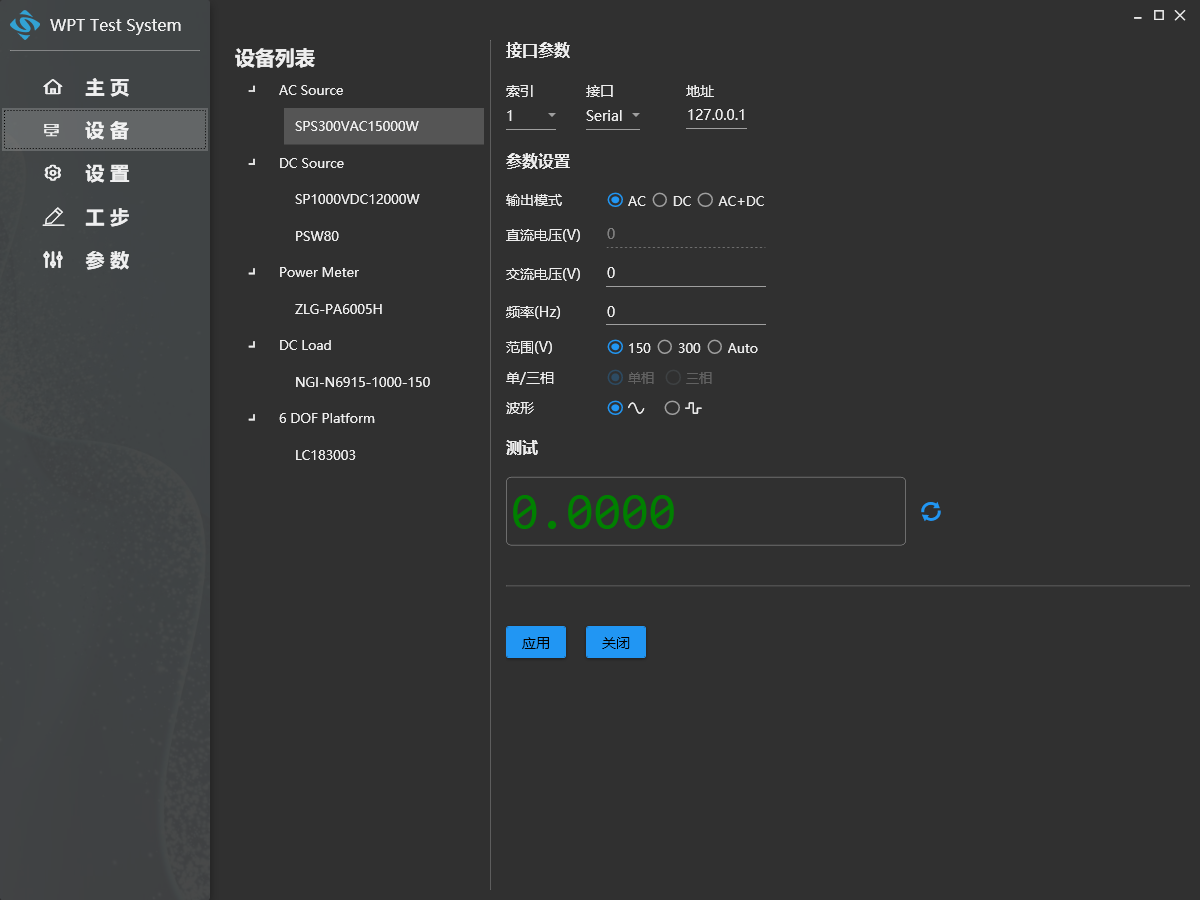

l 軟件可實現可編程交直流電源、功率分析儀、可編程交流負載、可編程直流負設備控制、參數配置等；
l 軟件能夠自動完成數據讀取，數據實時保存；
l 軟件控制功能，可實現按照預先設定的測試步驟執行，在測試過程中可進行暫停、停止等操作；
l 軟件可生成效率坐標圖，直觀快速了解效率分布。

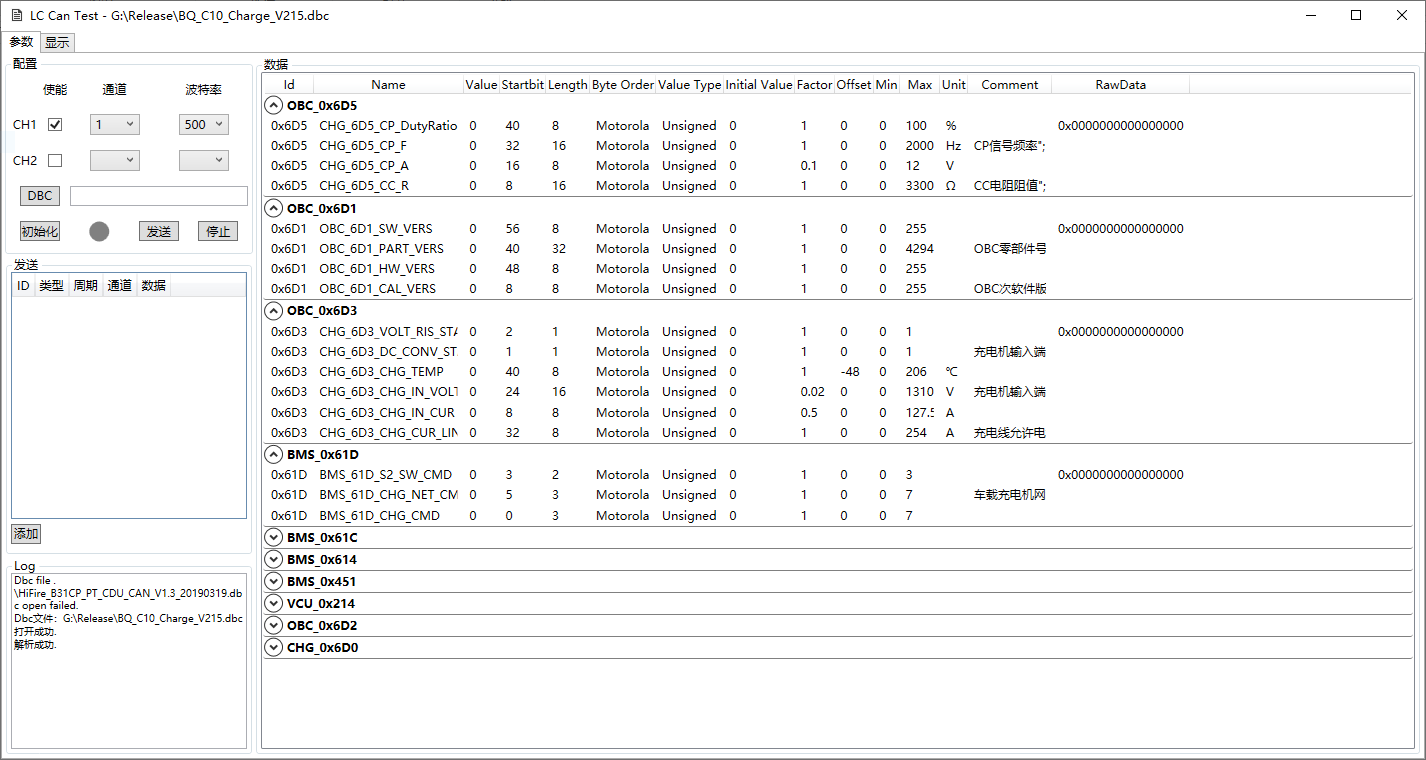

CAN Test是一款針對CAN通訊解析收發等操作的軟件，能夠快速的進行dbc文件解析工作，同時可以用來接收、發送、查看、分析和記錄CAN報文。該軟件體積小，占用系統資源少，不需安裝，解壓即可使用。
