CE101：25Hz ~ 10kHz電源線傳導發射
CE102：10kHz ~ 10MHz電源線傳導發射
RE101：25Hz ~ 100kHz磁場輻射發射（近場）
RE102：10kHz ~ 18GHz電場輻射發射（近場，該方案上限頻率3GHz）
EMI接收機：R&S ESRP3 旨在解決客戶開發階段的故障診斷測試和為產品最終認證檢查提供預認證階段的測試。ESRP3電磁場騷擾檢測頻率覆蓋從10Hz到3GHz。其同時具備傳統的步徑掃描模式和可以提升測試速度的基于FFT的時域掃描功能。同時ESRP3也是一個適合實驗室使用的擁有強大功能的信號和頻譜分析儀器。ESRP操作菜單清晰、具備觸摸屏功能，在任何模式下操作簡單實用
人工電源網絡： MAGIASUR EML1050 50μH+5Ω 50A V型人工電源網絡，完全符合GJB152A、GJB151B和CISPR16標準中的模擬阻抗50μH|| 50Ω V型網絡要求，主要用于產品的電壓騷擾測試，頻率范圍10kHz-100MHz。持續工作電流50A，瞬時最大電流可達200A（<30s）。面板上提供拔動開關，方便切換測量狀態和50Ω端接阻抗狀態。
輻射測試探頭：
MAGIASUR EMP15：近場磁場探頭組件，頻率范圍5kHz至3GHz，包含三根環形天線和1根棒狀天線并配有1個30dB前置放大器，定位精度達1mm，用于探測噪聲源，為分析噪聲的時域和頻域特性提供準確定位信息。
MAGIASUR EMP14：具有高靈敏度電場探測能力，對以電場輻射為主的噪聲源，如金屬外殼、長電源線、長信號線具有很強的接收強度，可在汽車和軍標產品棒狀天線的診斷測試中提供非常高效的手段。頻率范圍10kHz至3GHz，低頻增益（1cm距離）>-20dB。
差共模分離器：MAGIASUR EMSE01差共模分離器在傳導干擾測試中，分離噪聲的共模分量和差模分量，為EMI 濾波噪聲抑制措施提供定量計算的依據。頻率范圍9kHz-108MHz，差共模噪聲隔度>40dB@30M；>30dB@108M。
測試軟件：MAGIASUR EMC-SCAN 智能測試軟件，集成4大功能于一體，包括噪聲源定位、EMI預測試、插入損耗測試和濾波器仿真測試，便捷的歷史數據調用比對，便捷調用和添加各行業的EMI標準限值，便捷的添加EMI測試需要的補償曲線，便捷的標注測試點并讀取噪聲的頻率和幅值信息。

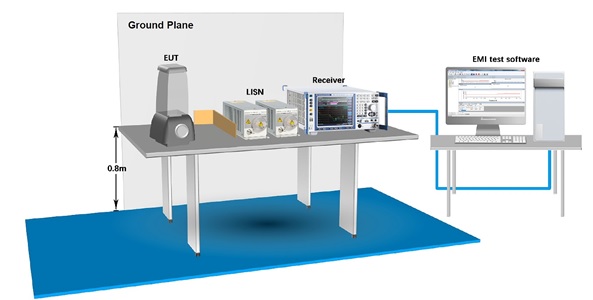

圖一：EMI-CE500J軍標EMI診斷測試系統示例
|
名稱 |
軍標EMI預認證測試系統 |
|
|
主要功能 |
噪聲源定位 |
Ö |
|
全自動型EMI預測試 |
Ö |
|
|
差共模噪聲分離 |
Ö |
|
|
噪聲傳播路徑確定 |
Ö |
|
|
插入損耗測試 |
可選 |
|
|
濾波器仿真設計 |
可選 |
|
標準配置： EMI-CE500J測試系統
|
序號 |
名稱 |
品牌 |
型號 |
數量 |
描述 |
|
1 |
EMI接收機 |
R&S |
ESRP3 |
1 |
EMI測試接收機，9 kHz 到 3.6 GHz |
|
2 |
接收機低頻擴展選件 |
R&S |
ESRP-B29 |
1 |
頻率頻率向下擴展到10Hz，更小德EMI濾波器帶寬，滿足軍工標準 |
|
3 |
前置放大器 |
R&S |
FSV-B22 |
1 |
20dB內置前置放大器，降低接收機底噪，提高靈敏度 |
|
4 |
單線V型LISN 50μH+5Ω 50A |
MAGIASUR |
EML1100 |
2 |
單線V型LISN ，適用于GJB及CISPR16，頻率范圍9kHz至100MHz，電壓范0-1000VDC，0-500VAC/50-60Hz，0-140VAC/400Hz，額定電流50A |
|
5 |
近場磁場探頭組件（含放大器） |
MAGIASUR |
EMP15 |
1 |
近場磁場探頭套裝（含20dB前置放大器），頻率范圍10kHz到3GHz，定位精度達1mm |
|
6 |
近場電場探頭組件 |
MAGIASUR |
EMP14 |
1 |
近場磁場探頭套裝，頻率范圍10kHz至3GHz，低頻增益（1cm距離）>-20dB |
|
7 |
射頻開關 |
MAGIASUR |
EMRS01 |
1 |
帶寬：DC-1GHz，插入損耗小于1dB@1GHz |
|
8 |
脈沖限幅器 |
MAGIASUR |
EMPL01 |
1 |
頻率范圍：9kHz~300MHz，10dB衰減，脈沖限幅功能 |
|
9 |
差共模分離器 |
MAGIASUR |
EMSE01 |
1 |
頻率范圍9kHz-108MHz，差共模噪聲的高隔離度>40dB@30M,>30dB@108M，按鈕快速切換的差共模噪聲提取 |
|
10 |
N型射頻測試電纜 |
MAGIASUR |
EMCB-01 |
1 |
射頻測試 電纜 (3 m)，N型公接頭/N 型公接頭，DC到3GHz |
|
11 |
BNC型射頻測試電纜 |
MAGIASUR |
EMCB-03 |
4 |
射頻測試 電纜 (1 m)，BNC型公接頭/BNC 型公接頭，DC到1GHz |
|
12 |
50Ω終端負載 |
MAGIASUR |
EMLD-01 |
2 |
頻率范圍：DC-1GHz，阻抗50Ω，功率2W，BNC公頭 |
|
13 |
EMI智能測試測試軟件 |
MAGIASUR |
EMC-SCAN |
1 |
EMI 自動化測試軟件（含濾波器仿真軟件） |
|
14 |
主控電腦 |
DELL |
3090MT |
1 |
臺式，16G內存，256G固態硬盤，WIN10專業版系統，23.8英寸顯示器 |
|
15 |
測試臺 |
MAGIASUR |
EMTB |
1 |
傳導用測試木桌，尺寸2m x 1m x 0.8m(長x寬x高)，可定制 |
|
16 |
接地金屬板 |
MAGIASUR |
EMGP |
2 |
接地金屬平面*2，2.44m x 1m x 2mm(長x寬x厚)，可定制 |
|
17 |
安裝與培訓服務 |
MAGIASUR |
EMI-TRAIN |
1 |
測試系統安裝與培訓服務 |
可選附件：
|
序號 |
名稱 |
品牌 |
型號 |
數量 |
描述 |
|
1 |
時域掃描功能 |
R&S |
ESRP-K53 |
1 |
基于硬件執行 FFT 計算，進行超高速測量 |
|
2 |
預選器和前置放大器 |
R&S |
ESRP-B2 |
1 |
預選器和前置放大器，預選器對寬帶信號有較強抗干擾能力，提高接收機的抗過載能力，CISPR16-1-1(GB/T6113)中有明確規定 |
|
3 |
跟蹤信號源 |
R&S |
FSV-B9 |
1 |
頻率范圍9kHz至3.6GHz，濾波器插入損耗測試 |
|
4 |
四線V型LISN 50μH+5Ω 200A |
MAGIASUR |
EML4200 |
1 |
9kHz至30MHz，最大輸出電流200A，單相輸出口AC 0-520VAC/50-60Hz，三相輸出，AC 0-1000VAC/50-60Hz，內置限幅器和150k高通濾波器。 |
|
5 |
射頻電流探頭 |
MAGIASUR |
EMCP01 |
1 |
頻率范圍：20Hz~200MHz，最大負載電流50A， 鉗口直徑約 40mm |
|
6 |
150k高通濾波器 |
MAGIASUR |
EMHP01 |
1 |
頻率范圍150k-500MHz，150kHz-500MHz插入損耗<3dB，100k插入損耗>30dB |
|
7 |
濾波器差模插損測試隔離工裝 |
MAGIASUR |
EMFB01 |
1 |
帶寬9k-50MHz |
