汽車零部件：GB18655、CISPR25、EN55025
EMI接收機： 羅德與施瓦茨 ESRP3 EMI接收機，旨在解決客戶開發階段的故障診斷測試和為產品最終認證檢查提供預認證階段的測試。ESRP3電磁場騷擾檢測頻率覆蓋從10Hz到3GHz。其同時具備傳統的步徑掃描模式和可以提升測試速度的基于FFT的時域掃描功能。同時ESRP3也是一個適合實驗室使用的擁有強大功能的信號和頻譜分析儀器。ESRP操作菜單清晰、具備觸摸屏功能，在任何模式下操作簡單實用
人工電源網絡：
MAGIASUR EML100A：魔研科技的EML100A V型人工電源網絡，完全符合GBT 18655和CISPR25標準中的模擬阻抗5μH|| 50Ω V型網絡要求，主要用于車輛的電壓騷擾測試，頻率范圍0.1MHz-150MHz。也可用于GBT 33014.4 / ISO11452-4大電流注入（BCI）測試和ISO7637-2電瞬態測試。持續工作電流100A，瞬時最大電流可達500A（<30s）。EML100A的接線端子使用大接觸面積，為大電流EUT提供低阻抗連接。
射頻電流探頭：
MAGIASUR EMCP01：魔研科技的MYCP01射頻電流探頭，是一款大口徑EMI射頻電流探頭，符合 CISPR 16-1-2 標準要求。頻率范圍20Hz~200MHz，最大可測試負載電流高達 50A（DC/AC），鉗口直徑約 40mm，易于開合，使用方便。
輻射測試探頭：
MAGIASUR EMP15：近場探頭組件，頻率范圍5kHz至3GHz，包含三根環形天線和1根棒狀天線并配有1個30dB前置放大器，定位精度達1mm，用于探測噪聲源，為分析噪聲的時域和頻域特性提供準確定位信息。
差共模分離器：
MAGIASUR EMSE01：在傳導干擾測試中，分離噪聲的共模分量和差模分量，為EMI 濾波噪聲抑制措施提供定量計算的依據。頻率范圍9kHz-108MHz，差共模噪聲隔度>40dB@30M；>30dB@108M。
MAGIASUR EMC-SCAN ：智能測試軟件，集成4大功能于一體，包括噪聲源定位、EMI預測試、插入損耗測試和濾波器仿真測試，便捷的歷史數據調用比對，便捷調用和添加各行業的EMI標準限值，便捷的添加EMI測試需要的補償曲線，便捷的標注測試點并讀取噪聲的頻率和幅值信息。

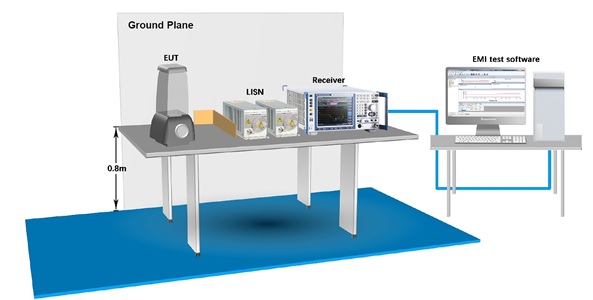

圖一：EMI-CE500V汽車零部件EMI診斷測試系統示例
|
名稱 |
汽車零部件EMI預認證測試系統 |
|
|
主要功能 |
噪聲源定位 |
Ö |
|
全自動型EMI預測試 |
Ö |
|
|
差共模噪聲分離 |
Ö |
|
|
噪聲傳播路徑確定 |
Ö |
|
|
插入損耗測試 |
可選 |
|
|
濾波器仿真設計 |
可選 |
|
|
序號 |
名稱 |
品牌 |
型號 |
數量 |
描述 |
|
1 |
EMI接收機 |
R&S |
ESRP3 |
1 |
EMI測試接收機，9 kHz 到 3.6 GHz |
|
2 |
預選器和前置放大器 |
R&S |
ESRP-B2 |
1 |
對寬帶信號有較強抗干擾能力，提高接收機的抗過載能力，CISPR16-1-1中有明確規定 |
|
3 |
單線V型LISN 5μH 100A |
R&S |
EML1100 |
2 |
單線V型LISN ，頻率范圍100kHz至150MHz，電壓范0-1000VDC，0-250VAC/50-60Hz，額定電流100A |
|
4 |
近場磁場探頭組件（含放大器） |
R&S |
EMP15 |
1 |
近場探頭套裝（含20dB前置放大器），10kHz到3GHz，定位精度達1mm |
|
5 |
射頻電流探頭 |
MAGIASUR |
EMCP01 |
1 |
頻率范圍：20Hz~200MHz，最大負載電流50A， 鉗口直徑約 40mm |
|
6 |
射頻開關 |
MAGIASUR |
EMRS01 |
1 |
帶寬：DC-1GHz，插入損耗小于1dB@1GHz |
|
7 |
脈沖限幅器 |
MAGIASUR |
EMPL01 |
1 |
頻率范圍：9kHz~300MHz，10dB衰減，脈沖限幅功能 |
|
8 |
N型射頻測試電纜 |
MAGIASUR |
EMCB-01 |
1 |
射頻測試 電纜 (3 m)，N型公接頭/N 型公接頭，DC到3GHz |
|
9 |
BNC型射頻測試電纜 |
MAGIASUR |
EMCB-03 |
4 |
射頻測試 電纜 (1 m)，BNC型公接頭/BNC 型公接頭，DC到1GHz |
|
10 |
50Ω終端負載 |
MAGIASUR |
EMLD-01 |
2 |
頻率范圍：DC-1GHz，阻抗50Ω，功率2W，BNC公頭 |
|
11 |
差共模分離器 |
MAGIASUR |
EMSE01 |
1 |
頻率范圍9kHz-108MHz，差共模噪聲的高隔離度>40dB@30M,>30dB@108M，按鈕快速切換的差共模噪聲提取 |
|
12 |
EMI智能測試測試軟件 |
MAGIASUR |
EMC-SCAN |
1 |
EMI 自動化測試軟件（含濾波器仿真軟件） |
|
13 |
主控電腦 |
DELL |
3090MT |
1 |
臺式，16G內存，256G固態硬盤，WIN10專業版系統，23.8英寸顯示器 |
|
14 |
測試臺 |
MAGIASUR |
EMTB |
1 |
傳導用測試木桌，尺寸2m x 1m x 0.8m(長x寬x高)，低介電常數和導電率，可定制 |
|
15 |
接地金屬板 |
MAGIASUR |
EMGP |
3 |
接地金屬平面，2.44m x 1m x 2mm(長x寬x厚)*2，2m x 1m x2mm(長x寬x厚)*1，可定制 |
|
16 |
絕緣襯墊 |
MAGIASUR |
EMSAR |
1 |
絕緣襯墊一塊，根據需求定制 |
|
17 |
安裝與培訓服務 |
MAGIASUR |
EMI-TRAIN |
1 |
測試系統安裝與培訓服務 |
可選附件：
|
序號 |
名稱 |
品牌 |
型號 |
數量 |
描述 |
|
1 |
時域掃描功能 |
R&S |
ESRP-K53 |
1 |
基于硬件執行 FFT 計算，進行超高速測量 |
|
2 |
前置放大器 |
R&S |
FSV-B22 |
1 |
20dB內置前置放大器，降低接收機底噪，提高靈敏度 |
|
3 |
跟蹤信號源 |
R&S |
FSV-B9 |
1 |
頻率范圍9kHz至3.6GHz，濾波器插入損耗測試 |
|
4 |
單線V型LISN 5μH 400A |
MAGIASUR |
ESRP-B29 |
1 |
單線V型LISN ，頻率范圍100kHz至150MHz，電壓范0-1000VDC，0-500VAC/50-60Hz，額定電流400A |
|
5 |
近場電場探頭組件 |
MAGIASUR |
EMP14 |
1 |
近場磁場探頭套裝，頻率范圍10kHz至3GHz，低頻增益（1cm距離）>-20dB |
|
6 |
150k高通濾波器 |
MAGIASUR |
EMHP01 |
2 |
頻率范圍150k-500MHz，150kHz-500MHz插入損耗<3dB，100k插入損耗>30dB |
|
7 |
濾波器差模插損測試隔離工裝 |
MAGIASUR |
EMFB01 |
1 |
帶寬9k-50MHz |
