工業、科學和醫療（ISM）：GB4824、CISPR11、EN55011、YY0505 、EN 60601-1-2
家電和電動工具：GB4343、CISPR14、EN55014
熒光燈和照明裝置：GB17743、CISPR15、EN55015
多媒體設備：GB9254、GB13837、CISPR32、EN55032
美國FCC認證：FCC Part 15
EMI接收機： 羅德與施瓦茨 ESRP3 EMI接收機，旨在解決客戶開發階段的故障診斷測試和為產品最終認證檢查提供預認證階段的測試。ESRP3電磁場騷擾檢測頻率覆蓋從10Hz到3GHz。其同時具備傳統的步徑掃描模式和可以提升測試速度的基于FFT的時域掃描功能。同時ESRP3也是一個適合實驗室使用的擁有強大功能的信號和頻譜分析儀器。ESRP操作菜單清晰、具備觸摸屏功能，在任何模式下操作簡單實用
人工電源網絡：
MAGIASUR EML216：兩線V型LISN，模擬阻抗 50μH+5Ω|| 50Ω，適用于工科醫、家電和電動工具、照明、多媒體等測試，頻率范圍9kHz至30MHz，工作電壓AC 0-265V/50-60Hz或DC 0-400V，最大輸出電流16A，內置差共模分離模塊，可分離差模噪聲和共模噪聲，150kHz高通濾波器防止接收機因低頻噪聲過載，內置10dB衰減器及限幅器，符合CISPR、EN、VDE、ANSI、FCC第15部分的V形網絡。
輻射測試探頭：
MAGIASUR EMP15：近場磁場探頭組件，頻率范圍5kHz至3GHz，包含三根環形天線和1根棒狀天線并配有1個30dB前置放大器，定位精度達1mm，用于探測噪聲源，為分析噪聲的時域和頻域特性提供準確定位信息。
測試軟件：MAGIASUR EMC-SCAN 智能測試軟件，集成4大功能于一體，包括噪聲源定位、EMI預測試、插入損耗測試和濾波器仿真測試，便捷的歷史數據調用比對，便捷調用和添加各行業的EMI標準限值，便捷的添加EMI測試需要的補償曲線，便捷的標注測試點并讀取噪聲的頻率和幅值信息。

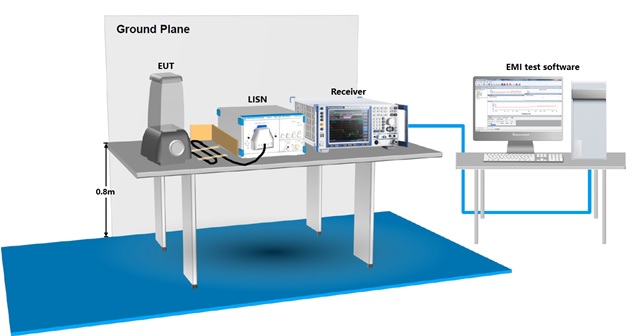

圖一：EMI-CE500專業加強版EMI診斷測試系統示例
|
名稱 |
專業加強版EMI預認證測試系統 |
|
|
主要功能 |
噪聲源定位 |
Ö |
|
全自動型EMI預測試 |
Ö |
|
|
差共模噪聲分離 |
Ö |
|
|
噪聲傳播路徑確定 |
Ö |
|
|
插入損耗測試 |
可選 |
|
|
濾波器仿真設計 |
可選 |
|
標準配置：EMI-CE500測試系統
|
序號 |
名稱 |
品牌 |
型號 |
數量 |
描述 |
|
1 |
EMI接收機 |
R&S |
ESRP3 |
1 |
EMI測試接收機，9 kHz 到 3.6 GHz |
|
2 |
兩線V型LISN 50μH+5Ω 16A |
MAGIASUR |
EML216 |
1 |
9kHz至30MHz，最大輸出電流16A，AC 0-265V/50-60Hz，DC 0-400V，內置限幅器和150k高通濾波器，內置差共模分離功能 |
|
3 |
近場磁場探頭組件（含放大器） |
MAGIASUR |
EMP15 |
1 |
近場探頭套裝（含20dB前置放大器），10kHz到3GHz，定位精度達1mm |
|
4 |
射頻開關 |
MAGIASUR |
EMRS01 |
1 |
帶寬：DC-1GHz，插入損耗小于1dB@1GHz |
|
5 |
測試RF電纜 |
MAGIASUR |
EMCB-03 |
1 |
RF 電纜 ，N型公接頭/N 型公接頭，DC到3GHz，3米長 |
|
6 |
EMI智能測試測試軟件 |
MAGIASUR |
EMC-SCAN |
1 |
EMI 自動化測試軟件（含濾波器仿真軟件） |
|
7 |
主控電腦 |
DELL |
3090MT |
1 |
臺式，16G內存，256G固態硬盤，WIN10專業版系統，23.8英寸顯示器 |
|
8 |
電源EMI濾波器 |
MAGIASUR |
EMFT16A |
1 |
EUT用電源濾波器， AC 220V，16A， 單相，可定制 |
|
9 |
隔離變壓器 |
MAGIASUR |
EMIT |
1 |
3kVA隔離變壓器，220V輸入轉220V輸出，單相，50Hz，可定制 |
|
10 |
測試臺 |
MAGIASUR |
EMTB |
1 |
傳導用測試木桌*1，尺寸2m x 1m x 0.8m(長x寬x高)，可定制 |
|
11 |
接地金屬板 |
MAGIASUR |
EMGP |
2 |
接地金屬平面，2.44m x 1m x 2mm(長x寬x厚)，可定制 |
|
12 |
安裝與培訓服務 |
MAGIASUR |
EMI-TRAIN |
1 |
測試系統安裝與培訓服務 |
可選附件：
|
序號 |
名稱 |
品牌 |
型號 |
數量 |
描述 |
|
1 |
時域掃描功能 |
R&S |
ESRP-K53 |
1 |
基于硬件執行 FFT 計算，進行超高速測量 |
|
2 |
前置放大器 |
R&S |
FSV-B22 |
1 |
20dB內置前置放大器，降低接收機底噪，提高靈敏度 |
|
3 |
預選器和前置放大器 |
R&S |
ESRP-B2 |
1 |
預選器和前置放大器，預選器對寬帶信號有較強抗干擾能力，提高接收機的抗過載能力，CISPR16-1-1(GB/T6113)中有明確規定 |
|
4 |
跟蹤信號源 |
R&S |
FSV-B9 |
1 |
頻率范圍9kHz至3.6GHz，濾波器插入損耗測試 |
|
5 |
四線V型LISN 50μH+5Ω 32A |
MAGIASUR |
EML432 |
1 |
9單三相可切換，頻率范圍9kHz至30MHz，單相輸出口AC 0-305VAC/50-60Hz，16A，三相輸出口AC 0-450VAC/50-60Hz，32A，內置限幅器和風扇散熱 |
|
6 |
四線V型LISN 50μH+5Ω 200A |
MAGIASUR |
EML4200 |
1 |
9kHz至30MHz，最大輸出電流200A，單相輸出口AC 0-520VAC/50-60Hz，三相輸出，AC 0-1000VAC/50-60Hz，內置限幅器和150k高通濾波器。 |
|
7 |
電源EMI濾波器 |
MAGIASUR |
EMFT200A |
1 |
EUT用電源濾波器， AC 380V，200A， 三相四線，可定制 |
|
8 |
近場電場探頭組件 |
MAGIASUR |
EMP14 |
1 |
近場磁場探頭套裝，頻率范圍10kHz至3GHz，低頻增益（1cm距離）>-20dB |
|
9 |
射頻電流探頭 |
MAGIASUR |
EMCP01 |
1 |
頻率范圍：20Hz~200MHz，最大負載電流50A， 鉗口直徑約 40mm |
|
10 |
脈沖限幅器 |
MAGIASUR |
EMPL01 |
1 |
頻率范圍：9kHz~300MHz，10dB衰減，脈沖限幅功能 |
|
11 |
150k高通濾波器 |
MAGIASUR |
EMHP01 |
1 |
頻率范圍150k-500MHz，150kHz-500MHz插入損耗<3dB，100k插入損耗>30dB |
