工業、科學和醫療（ISM）：GB4824、CISPR11、EN55011、YY0505 、EN 60601-1-2
家電和電動工具：GB4343、CISPR14、EN55014
熒光燈和照明裝置：GB17743、CISPR15、EN55015
多媒體設備：GB9254、GB13837、CISPR32、EN55032
美國FCC認證：FCC Part 15
EMI接收機： 羅德與施瓦茨ESL3 是一個緊湊、低成本的測量接收機。它包括所有的功能、帶寬和檢波器從而完全滿足最新的EMC民用標準。接收機為元件、模塊和設備制造商在產品開發的早期階段檢測電磁騷擾提供了有力的支持。因此用戶可以在早期發現和解決問題，避免了到產品定型時推倒重來，大大節省了產品的開發周期和經費；同時在產品認證階段，ESL也有助于節約認證花費，縮短認證時間。
人工電源網絡：
MAGIASUR EML216：兩線V型LISN，模擬阻抗 50μH+5Ω|| 50Ω，適用于工科醫、家電和電動工具、照明、多媒體等測試，頻率范圍9kHz至30MHz，工作電壓AC 0-265V/50-60Hz或DC 0-400V，最大輸出電流16A，內置差共模分離模塊，可分離差模噪聲和共模噪聲，150kHz高通濾波器防止接收機因低頻噪聲過載，內置10dB衰減器及限幅器，符合CISPR、EN、VDE、ANSI、FCC第15部分的V形網絡。
輻射測試探頭：
MAGIASUR EMP15：近場探頭組件，頻率范圍5kHz至3GHz，包含三根環形天線和1根棒狀天線并配有1個30dB前置放大器，定位精度達1mm，用于探測噪聲源，為分析噪聲的時域和頻域特性提供準確定位信息。
MAGIASUR EMC-SCAN： 智能測試軟件，集成4大功能于一體，包括噪聲源定位、EMI預測試、插入損耗測試和濾波器仿真測試，便捷的歷史數據調用比對，便捷調用和添加各行業的EMI標準限值，便捷的添加EMI測試需要的補償曲線，便捷的標注測試點并讀取噪聲的頻率和幅值信息。

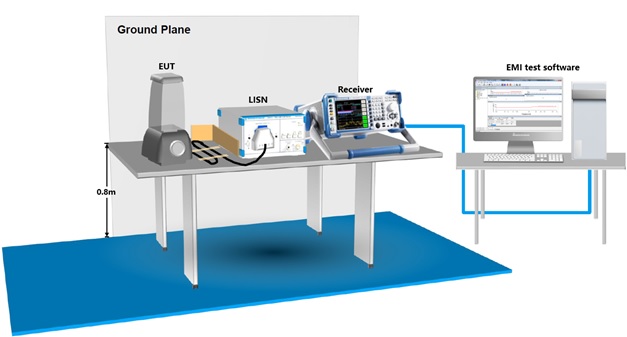

圖一：EMI-CE400專業版EMI診斷測試系統示例
|
名稱 |
專業版EMI預認證測試系統 |
|
|
主要功能 |
噪聲源定位 |
Ö |
|
全自動型EMI預測試 |
Ö |
|
|
差共模噪聲分離 |
Ö |
|
|
噪聲傳播路徑確定 |
Ö |
|
|
插入損耗測試 |
可選 |
|
|
濾波器仿真設計 |
可選 |
|
標準配置：EMI-CE400測試系統
|
序號 |
名稱 |
品牌 |
型號 |
數量 |
描述 |
|
1 |
EMI接收機 |
R&S |
ESL3 |
1 |
EMI測試接收機，9 kHz 到 3.6 GHz |
|
2 |
兩線V型LISN 50μH+5Ω 16A |
MAGIASUR |
EML216 |
1 |
9kHz至30MHz，最大輸出電流16A，AC 0-265V/50-60Hz，DC 0-400V，內置限幅器和150k高通濾波器，內置差共模分離功能 |
|
3 |
近場磁場探頭組件（含放大器） |
MAGIASUR |
EMP15 |
1 |
近場探頭套裝（含20dB前置放大器），10kHz到3GHz，定位精度達1mm |
|
4 |
射頻開關 |
MAGIASUR |
EMRS01 |
1 |
帶寬：DC-1GHz，插入損耗小于1dB@1GHz |
|
5 |
測試RF電纜 |
MAGIASUR |
EMCB-03 |
1 |
RF 電纜 ，N型公接頭/N 型公接頭，DC到3GHz，3米長 |
|
6 |
EMI智能測試測試軟件 |
MAGIASUR |
EMC-SCAN |
1 |
EMI 自動化測試軟件（含濾波器仿真軟件） |
|
7 |
主控電腦 |
DELL |
3090MT |
1 |
臺式，16G內存，256G固態硬盤，WIN10專業版系統，23.8英寸顯示器 |
|
8 |
電源EMI濾波器 |
MAGIASUR |
EMFT16A |
1 |
EUT用電源濾波器， AC 220V，16A， 單相，可定制 |
|
9 |
隔離變壓器 |
MAGIASUR |
EMIT |
1 |
3kVA隔離變壓器，220V輸入轉220V輸出，單相，50Hz，可定制 |
|
10 |
測試臺 |
MAGIASUR |
EMTB |
1 |
傳導用測試木桌*1，尺寸2m x 1m x 0.8m(長x寬x高)，可定制 |
|
11 |
接地金屬板 |
MAGIASUR |
EMGP |
2 |
接地金屬平面，2.44m x 1m x 2mm(長x寬x厚)，可定制 |
|
12 |
安裝與培訓服務 |
MAGIASUR |
EMI-TRAIN |
1 |
測試系統安裝與培訓服務 |
可選附件：
|
序號 |
名稱 |
品牌 |
型號 |
數量 |
描述 |
|
1 |
EMI接收機，帶跟蹤源型號 |
R&S |
ESL3 |
1 |
EMI 測試接收機，9 kHz 到 3 GHz，配有跟蹤信號源 |
|
2 |
前置放大器 |
R&S |
FSL-B22 |
1 |
20dB內置前置放大器，降低接收機底噪，提高靈敏度 |
|
3 |
直流電源，12 V 到 28 V |
R&S |
FSL-B30 |
1 |
直流電源適配器，12 V 到 28 V |
|
4 |
NiMH 電池 |
R&S |
FSL-B31 |
1 |
電池組，方便外場測試，需FSL-B30 |
|
5 |
四線V型LISN 50μH+5Ω 32A |
MAGIASUR |
EML432 |
1 |
9單三相可切換，頻率范圍9kHz至30MHz，單相輸出口AC 0-305VAC/50-60Hz，16A，三相輸出口AC 0-450VAC/50-60Hz，32A，內置限幅器和風扇散熱 |
|
6 |
四線V型LISN 50μH+5Ω 200A |
MAGIASUR |
EML4200 |
1 |
9kHz至30MHz，最大輸出電流200A，單相輸出口AC 0-520VAC/50-60Hz，三相輸出，AC 0-1000VAC/50-60Hz，內置限幅器和150k高通濾波器。 |
|
7 |
電源EMI濾波器 |
MAGIASUR |
EMFT200A |
1 |
EUT用電源濾波器， AC 380V，200A， 三相四線，可定制 |
|
8 |
近場電場探頭組件 |
MAGIASUR |
EMP14 |
1 |
近場磁場探頭套裝，頻率范圍10kHz至3GHz，低頻增益（1cm距離）>-20dB |
|
9 |
射頻電流探頭 |
MAGIASUR |
EMCP01 |
1 |
頻率范圍：20Hz~200MHz，最大負載電流50A， 鉗口直徑約 40mm |
|
10 |
脈沖限幅器 |
MAGIASUR |
EMPL01 |
1 |
頻率范圍：9kHz~300MHz，10dB衰減，脈沖限幅功能 |
|
11 |
150k高通濾波器 |
MAGIASUR |
EMHP01 |
1 |
頻率范圍150k-500MHz，150kHz-500MHz插入損耗<3dB，100k插入損耗>30dB |
