工業、科學和醫療（ISM）：GB4824、CISPR11、EN55011、YY0505 、EN 60601-1-2
家電和電動工具：GB4343、CISPR14、EN55014
熒光燈和照明裝置：GB17743、CISPR15、EN55015
多媒體設備：GB9254、GB13837、CISPR32、EN55032
美國FCC認證：FCC Part 15
EMI接收機：羅德與施瓦茨FPL1003頻譜分析儀，德國工藝設計制造，以實惠的價格提供優異的性能，頻率范圍從5KHz到3GHz。通過配置FPL-K43選件，可提供適用于商業和軍事應用的 EMI 帶寬，并涵蓋準峰值、CISPR 平均值和RMS 平均值等檢波器，以及限值線和校正因子。
人工電源網絡：
MAGIASUR EML216：兩線V型LISN，模擬阻抗 50μH+5Ω|| 50Ω，適用于工科醫、家電和電動工具、照明、多媒體等測試，頻率范圍9kHz至30MHz，工作電壓AC 0-265V/50-60Hz或DC 0-400V，最大輸出電流16A，內置差共模分離模塊，可分離差模噪聲和共模噪聲，150kHz高通濾波器防止接收機因低頻噪聲過載，內置10dB衰減器及限幅器，符合CISPR、EN、VDE、ANSI、FCC第15部分的V形網絡。
輻射測試探頭：
MAGIASUR EMP15：近場磁場探頭組件，頻率范圍5kHz至3GHz，包含三根環形天線和1根棒狀天線并配有1個30dB前置放大器，定位精度達1mm，用于探測噪聲源，為分析噪聲的時域和頻域特性提供準確定位信息。
MAGIASUR EMC-SCAN ：智能測試軟件，集成4大功能于一體，包括噪聲源定位、EMI預測試、插入損耗測試和濾波器仿真測試，便捷的歷史數據調用比對，便捷調用和添加各行業的EMI標準限值，便捷的添加EMI測試需要的補償曲線，便捷的標注測試點并讀取噪聲的頻率和幅值信息。

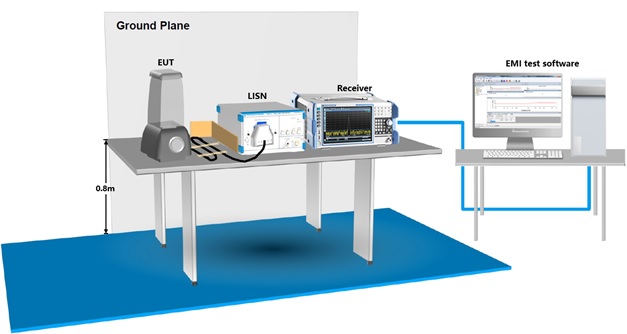

圖一：EMI-CE300進階版EMI診斷測試系統示例
標準配置：EMI-CE300測試系統
|
序號 |
名稱 |
品牌 |
型號 |
數量 |
描述 |
|
1 |
頻譜分析儀 |
R&S |
FPL1003 |
1 |
信號與頻譜分析儀，頻率范圍5 kHz 至 3 GHz |
|
2 |
接收機模式 |
R&S |
FPL1-K54 |
1 |
提供對數坐標、CISPR帶寬和CISPR檢波器 |
|
3 |
兩線V型LISN 50μH+5Ω 16A |
MAGIASUR |
EML216 |
1 |
9kHz至30MHz，最大輸出電流16A，AC 0-265V/50-60Hz，DC 0-400V，內置限幅器和150k高通濾波器，內置差共模分離功能 |
|
4 |
近場磁場探頭組件（含放大器） |
MAGIASUR |
EMP15 |
1 |
近場探頭套裝（含20dB前置放大器），10kHz到3GHz，定位精度達1mm |
|
5 |
射頻開關 |
MAGIASUR |
EMRS01 |
1 |
帶寬：DC-1GHz，插入損耗小于1dB@1GHz |
|
6 |
測試RF電纜 |
MAGIASUR |
EMCB-03 |
1 |
RF 電纜 ，N型公接頭/N 型公接頭，DC到3GHz，3米長 |
|
7 |
EMI智能測試測試軟件 |
MAGIASUR |
EMC-SCAN |
1 |
EMI 自動化測試軟件（含濾波器仿真軟件） |
|
8 |
主控電腦 |
DELL |
3090MT |
1 |
臺式，16G內存，256G固態硬盤，WIN10專業版系統，23.8英寸顯示器 |
|
9 |
電源EMI濾波器 |
MAGIASUR |
EMFT16A |
1 |
EUT用電源濾波器， AC 220V，16A， 單相，可定制 |
|
10 |
隔離變壓器 |
MAGIASUR |
EMIT |
1 |
3kVA隔離變壓器，220V輸入轉220V輸出，單相，50Hz，可定制 |
|
11 |
測試臺 |
MAGIASUR |
EMTB |
1 |
傳導用測試木桌*1，尺寸2m x 1m x 0.8m(長x寬x高)，可定制 |
|
12 |
接地金屬板 |
MAGIASUR |
EMGP |
2 |
接地金屬平面，2.44m x 1m x 2mm(長x寬x厚)，可定制 |
|
13 |
安裝與培訓服務 |
MAGIASUR |
EMI-TRAIN |
1 |
測試系統安裝與培訓服務 |
可選附件：
|
序號 |
名稱 |
品牌 |
型號 |
數量 |
描述 |
|
1 |
跟蹤信號源 |
R&S |
FPL1-B9 |
1 |
內置跟蹤信號源，5 kHz to 3 GHz |
|
2 |
前置放大器 |
R&S |
FPL1-B22 |
1 |
20dB內置前置放大器，降低接收機底噪，提高靈敏度 |
|
3 |
12/24 V 直流電源 |
R&S |
FPL1-B30 |
1 |
直流電源適配器，12/24 V |
|
4 |
內置鋰離子電池 |
R&S |
FPL1-B31 |
1 |
鋰電池組，方便外場測試，需FPL1-B30 |
|
5 |
四線V型LISN 50μH+5Ω 32A |
MAGIASUR |
EML432 |
1 |
9單三相可切換，頻率范圍9kHz至30MHz，單相輸出口AC 0-305VAC/50-60Hz，16A，三相輸出口AC 0-450VAC/50-60Hz，32A，內置限幅器和風扇散熱 |
|
6 |
四線V型LISN 50μH+5Ω 200A |
MAGIASUR |
EML4200 |
1 |
9kHz至30MHz，最大輸出電流200A，單相輸出口AC 0-520VAC/50-60Hz，三相輸出，AC 0-1000VAC/50-60Hz，內置限幅器和150k高通濾波器。 |
|
7 |
電源EMI濾波器 |
MAGIASUR |
EMFT200A |
1 |
EUT用電源濾波器， AC 380V，200A， 三相四線，可定制 |
|
8 |
近場電場探頭組件 |
MAGIASUR |
EMP14 |
1 |
近場磁場探頭套裝，頻率范圍10kHz至3GHz，低頻增益（1cm距離）>-20dB |
|
9 |
射頻電流探頭 |
MAGIASUR |
EMCP01 |
1 |
頻率范圍：20Hz~200MHz，最大負載電流50A， 鉗口直徑約 40mm |
|
10 |
脈沖限幅器 |
MAGIASUR |
EMPL01 |
1 |
頻率范圍：9kHz~300MHz，10dB衰減，脈沖限幅功能 |
|
11 |
150k高通濾波器 |
MAGIASUR |
EMHP01 |
1 |
頻率范圍150k-500MHz，150kHz-500MHz插入損耗<3dB，100k插入損耗>30dB |
