工業、科學和醫療(ISM):GB4824、CISPR11、EN55011、YY0505 、EN 60601-1-2
家電和電動工具:GB4343、CISPR14、EN55014
熒光燈和照明裝置:GB17743、CISPR15、EN55015
多媒體設備:GB9254、GB13837、CISPR32、EN55032
美國FCC認證:FCC Part 15
EMI接收機:羅德與施瓦茨FPC1500頻譜分析儀,德國工藝設計制造,以實惠的價格提供優異的性能,頻率范圍從5KHz到3GHz。通過配置FPC-K43選件,FPC可以工作于接收機模式,用于電路板、集成電路等的EMI調試,在開發和設計階段定位干擾源。
人工電源網絡:
MAGIASUR EML216:兩線V型LISN,模擬阻抗 50μH+5Ω|| 50Ω,適用于工科醫、家電和電動工具、照明、多媒體等測試,頻率范圍9kHz至30MHz,工作電壓AC 0-265V/50-60Hz或DC 0-400V,最大輸出電流16A,內置差共模分離模塊,可分離差模噪聲和共模噪聲,150kHz高通濾波器防止接收機因低頻噪聲過載,內置10dB衰減器及限幅器,符合CISPR、EN、VDE、ANSI、FCC第15部分的V形網絡。
輻射測試探頭:
MAGIASUR EMP15:近場磁場探頭組件,頻率范圍5kHz至3GHz,包含三根環形天線和1根棒狀天線并配有1個30dB前置放大器,定位精度達1mm,用于探測噪聲源,為分析噪聲的時域和頻域特性提供準確定位信息。
MAGIASUR EMC-SCAN:智能測試軟件,集成4大功能于一體,包括噪聲源定位、EMI預測試、插入損耗測試和濾波器仿真測試,便捷的歷史數據調用比對,便捷調用和添加各行業的EMI標準限值,便捷的添加EMI測試需要的補償曲線,便捷的標注測試點并讀取噪聲的頻率和幅值信息。

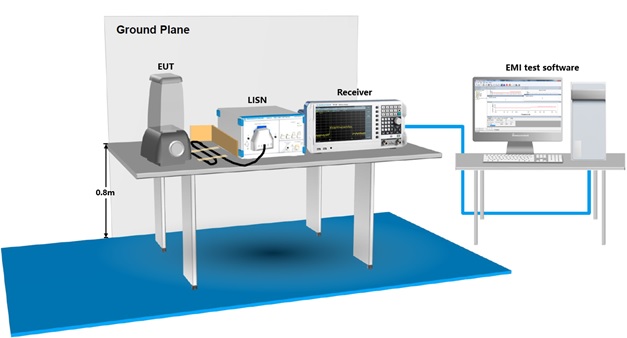

圖一:EMI-CE200標準版EMI診斷測試系統示例
|
名稱 |
標準版EMI診斷測試系統 |
|
|
主要功能 |
噪聲源定位 |
Ö |
|
全自動型EMI預測試 |
Ö |
|
|
差共模噪聲分離 |
Ö |
|
|
插入損耗測試 |
Ö |
|
|
噪聲傳播路徑確定 |
Ö |
|
|
濾波器仿真設計 |
Ö |
|
|
序號 |
名稱 |
品牌 |
型號 |
數量 |
描述 |
|
1 |
頻譜分析儀 |
R&S |
FPC1500 |
1 |
頻譜分析儀主機,5 kHz 到 3GHz |
|
2 |
前置放大器 |
R&S |
FPC-B22 |
1 |
頻譜分析儀前置放大器 |
|
3 |
接收機模式 |
R&S |
FPC-K43 |
1 |
提供對數坐標、CISPR帶寬和CISPR檢波器 |
|
4 |
兩線V型LISN 50μH+5Ω 16A |
MAGIASUR |
ELM216 |
1 |
9kHz至30MHz,最大輸出電流16A,AC 0-265V/50-60Hz,DC 0-400V,內置限幅器和150k高通濾波器,內置差共模分離功能 |
|
5 |
近場磁場探頭組件(含放大器) |
MAGIASUR |
EMH15 |
1 |
近場探頭套裝(含20dB前置放大器),10kHz到3GHz,定位精度達1mm |
|
6 |
射頻開關 |
MAGIASUR |
EMRS01 |
1 |
帶寬:DC-1GHz,插入損耗小于1dB@1GHz |
|
7 |
測試RF電纜 |
MAGIASUR |
EMCB-03 |
1 |
RF 電纜 (3 m),N型公接頭/N 型公接頭,DC到3GHz |
|
8 |
EMI智能測試測試軟件 |
MAGIASUR |
EMC-SCAN |
1 |
EMI 自動化測試軟件 |
|
9 |
主控電腦 |
DELL |
3090MT |
1 |
臺式,16G內存,256G固態硬盤,WIN10專業版系統,23.8英寸顯示器 |
|
10 |
電源EMI濾波器 |
MAGIASUR |
EMFT16A |
1 |
EUT用電源濾波器, AC 220V,16A, 單相,可定制 |
|
11 |
濾波器差模插損測試隔離工裝 |
MAGIASUR |
EMFB01 |
1 |
帶寬9k-50MHz |
|
12 |
隔離變壓器 |
MAGIASUR |
EMIT |
1 |
3kVA隔離變壓器,220V輸入轉220V輸出,單相,50Hz,可定制 |
|
13 |
測試臺 |
MAGIASUR |
EMTB |
1 |
傳導用測試木桌*1,尺寸2m x 1m x 0.8m(長x寬x高),可定制 |
|
14 |
接地金屬板 |
MAGIASUR |
EMGP |
2 |
接地金屬平面*2,2.4m x 1.2m x 2mm(長x寬x厚),可定制 |
|
15 |
安裝與培訓服務 |
MAGIASUR |
EMI-TRAIN |
1 |
測試系統安裝與培訓服務 |
可選附件
|
序號 |
名稱 |
|
型號 |
|
描述 |
|
1 |
四線V型LISN 50μH+5Ω 32A |
MAGIASUR |
EML432 |
1 |
9kHz至30MHz,單相輸出口AC 0-305VAC/50-60Hz,16A,三相輸出口AC 0-450VAC/50-60Hz,32A,內置限幅器和風扇散熱 |
|
2 |
四線V型LISN 50μH+5Ω 200A |
MAGIASUR |
EML4200 |
1 |
9kHz至30MHz,最大輸出電流200A,單相輸出口AC 0-520VAC/50-60Hz,三相輸出,AC 0-1000VAC/50-60Hz,內置限幅器和150k高通濾波器。 |
|
3 |
電源EMI濾波器 |
MAGIASUR |
EMFT200A |
1 |
EUT用電源濾波器, AC 380V,200A, 三相四線,可定制 |
|
4 |
近場電場探頭組件 |
MAGIASUR |
EMP14 |
1 |
近場磁場探頭套裝,頻率范圍10kHz至3GHz,低頻增益(1cm距離)>-20dB |
|
5 |
射頻電流探頭 |
MAGIASUR |
EMCP01 |
1 |
頻率范圍:20Hz~200MHz,最大負載電流50A, 鉗口直徑約 40mm |
|
6 |
脈沖限幅器 |
MAGIASUR |
EMPL01 |
1 |
頻率范圍:9kHz~300MHz,10dB衰減,脈沖限幅功能 |
|
7 |
150k高通濾波器 |
MAGIASUR |
EMHP01 |
1 |
頻率范圍150k-500MHz,150kHz-500MHz插入損耗<3dB,100k插入損耗>30dB |
