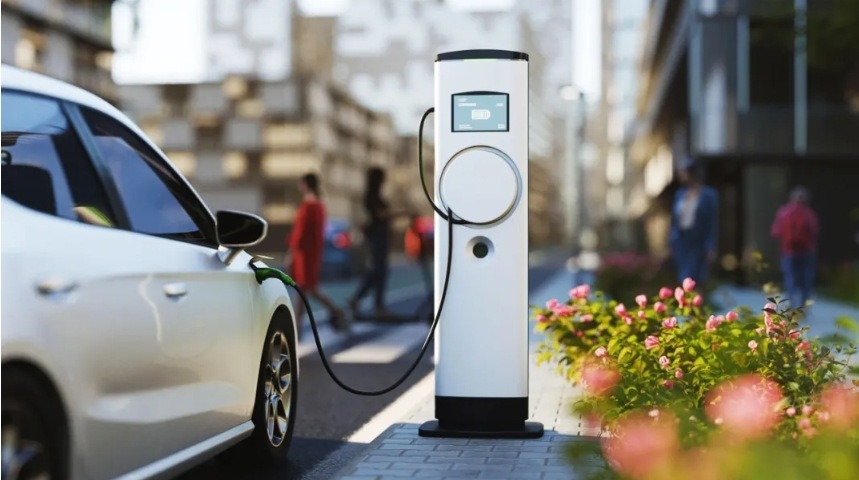

隨著新能源汽車市場的快速發展，充電樁作為核心基礎設施，其安全性直接關系到用戶的生命財產安全。然而，充電樁在不同環境（如高溫、潮濕）下的電氣安全風險不容忽視。國際標準如IEC 61851、GB/T 18487和UL 2202為充電樁的安全運行提供了嚴格規范。
IEC 61851：由國際電工委員會（IEC）制定，適用于全球1000Vac以下的非車載電動汽車充電系統，被歐盟等地區廣泛采用。
GB/T 18487：中國國家標準，主要參考IEC 61851制定，是國內電動汽車充電樁強制執行的電氣安全規范。
UL 2202：由美國保險商實驗室（UL）發布，專為電動汽車直流充電系統設計，是北美市場的準入門檻之一。
這三套標準雖目標一致，但在分類方式、測試電壓與測試內容上存在一定差異，下面我們逐一拆解。
IEC 61851和GB/T 18487
電動汽車傳導充電系統要求

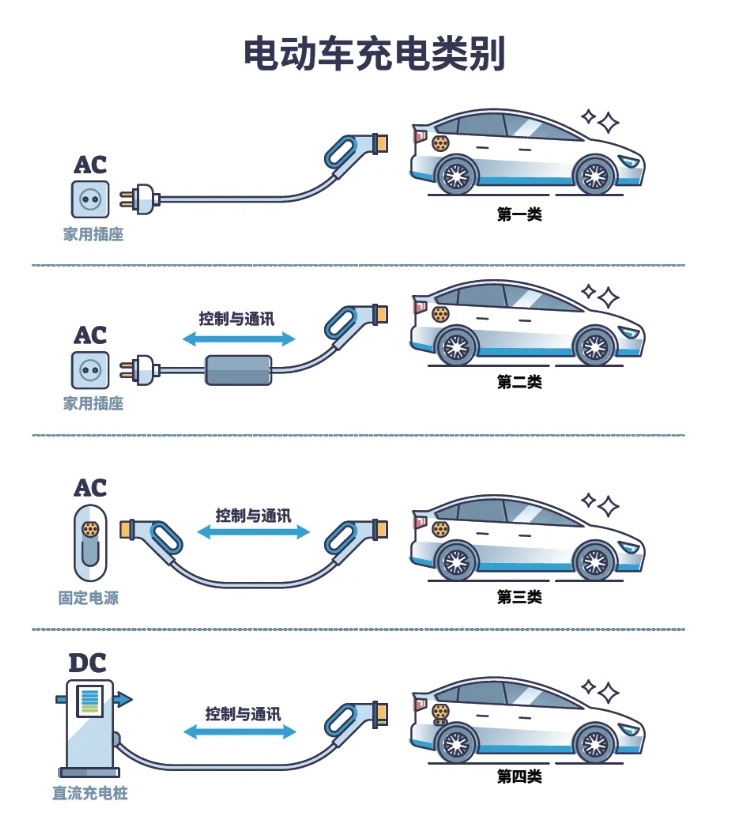

IEC 61851和GB/T 18487標準在電氣安全測試上的要求大致相同。IEC 61851將充電方式分為四類，依據電源連接方式與防觸電保護不同：
第1類：標準家用插座，無防觸電保護（多數國家禁用）
第2類：帶防護電纜的家用插座充電方式
第3類：壁掛式或公共交流充電樁
第4類：直流快速充電樁
主要測試項目包括：
1. 耐壓測試：測試點根據絕緣等級分為第一類（基本絕緣）和第二類（加強絕緣）
第一類：1500–2200Vac
第二類：2700–3400Vac
電源與SELV電路間：4000Vac
2. 絕緣阻抗測試
第一類：≥1 MΩ
第二類：≥7 MΩ
施加500Vdc測試電壓
3. 接地阻抗測試（僅第一類需測）
16A電流，電阻值≤0.1Ω
4. 泄漏電流測試
第一類：≤3.5 mA
第二類：≤0.25 mA（部分測試點放寬至0.5 mA）
IEC與GB/T標準在測試方法和判定值上高度一致，關鍵在于識別絕緣等級和不同測試點的適用條件。
下表總結了IEC 61851和GB/T 18487測試要求：

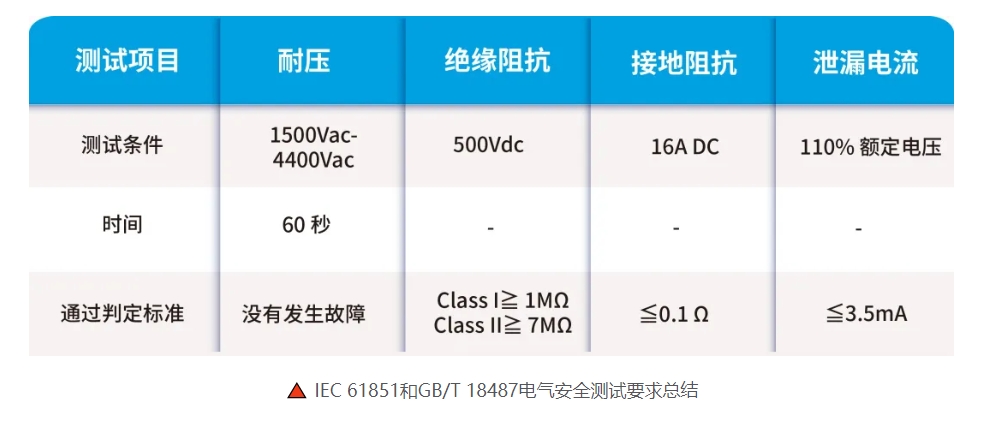

🔺 IEC 61851和GB/T 18487電氣安全測試要求總結
UL 2202電動汽車充電系統設備
UL 2202的耐壓測試與IEC 61851和GB/T 18487有些許不同。
主要測試項目包括：
1. 耐壓測試
電源側：1000Vac+2×額定電壓（上限2200Vac）
二次側電路與金屬外殼：500/1000Vac，根據電壓等級決定
非電源電路：根據工作電壓，選用10×、3×或1.25×電壓倍率
2. 泄漏電流測試
額定電壓≤250Vac時執行
每個接觸面測量泄漏電流，不得超過5mA
3. 接地阻抗測試
電阻值 ≤ 0.1Ω
產線測試特別說明：UL 2202允許通過提高測試電壓將耐壓測試時間縮短至1秒，提高生產效率。
下表總結了UL 2202測試要求：

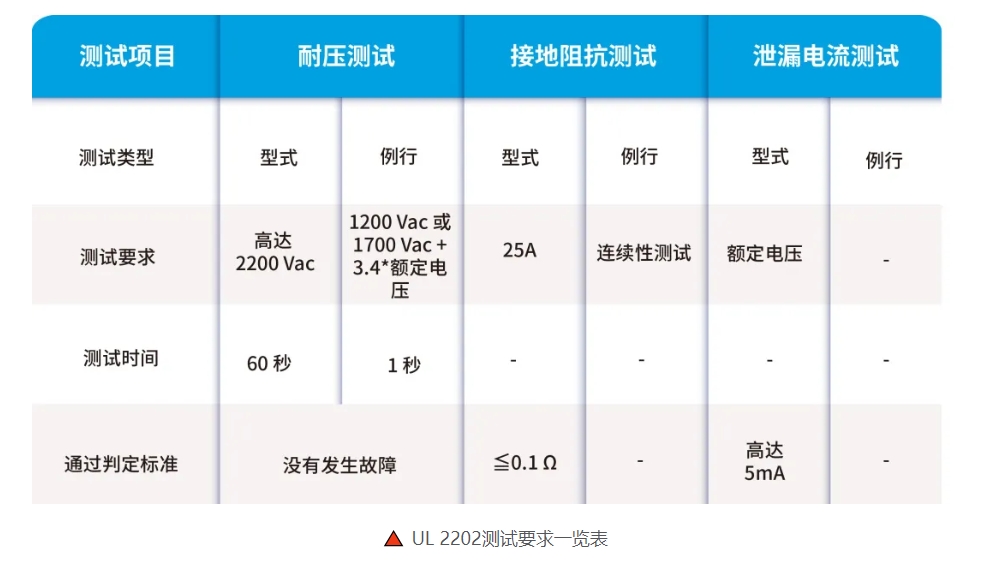

🔺 UL 2202測試要求一覽表
充電樁測試解決方案
01

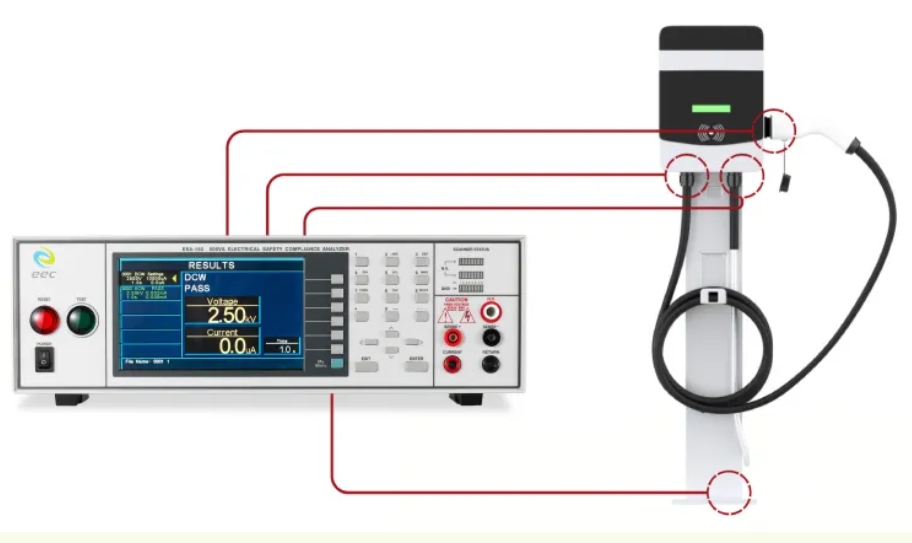

ESA系列彩色全功能安規綜合分析儀
適用于IEC、GB/T與UL標準
集成交流/直流耐壓、絕緣阻抗、泄漏電流功能
可選購內建500VA交流電源，或搭配EAL–5000系列可編程交流電源使用
02

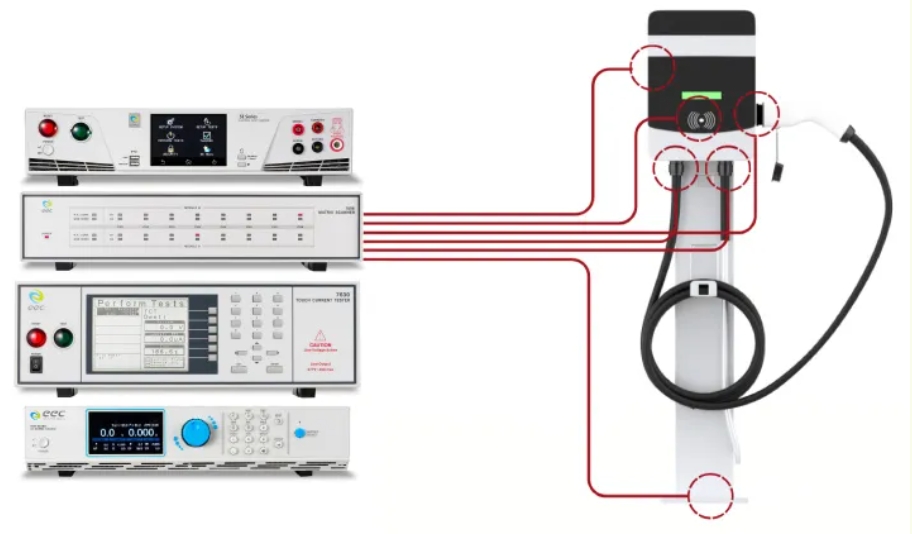

SE+7630+EAL+7006+SPACE 9180
實現生產線一鍵測試與自動判定
多通道切換避免人工接線
搭配掃碼功能快速調用測試程序
特別適用于UL2202產線測試
