隨著全球向新能源的過渡，電源系統在能源轉型中扮演著愈發重要的核心角色。無論是電動汽車、可再生能源發電，還是儲能系統，這些技術都依賴于穩定、可靠的電源管理。為了確保這些電源系統在不同工況下的最佳性能，電子負載設備在測試環節中起到了至關重要的作用。
電子負載設備能夠精確模擬各種負載條件，如恒定電流（CC）、恒定電壓（CV）等，幫助工程師在實驗室環境中測試和優化電源系統的設計，確保其能夠應對復雜的工作負載和實際應用環境中的各種變化。
電子負載的核心作用：
性能優化：通過模擬多種實際使用場景下的負載條件，工程師可以在設計階段發現并解決電源設計中的潛在問題，提高系統的穩定性和性能。
可靠性測試：電子負載可模擬長期運行中的工況條件，幫助檢測電源系統的可靠性和壽命，尤其是在高功率、高溫或其他極端環境下的表現。
保護機制驗證：電子負載可用于測試電源系統的保護功能，如過載保護、短路保護等，確保系統在極端工況下能夠安全運行。
在這一背景下，電子負載設備的應用顯得尤為關鍵。它不僅能夠幫助工程師在產品開發和測試過程中進行全面的性能驗證，還能模擬復雜的工況條件，確保電源系統在不同環境下的穩定性和可靠性。下面將深入探討電子負載設備在性能優化、可靠性測試以及保護機制驗證中的核心作用。
1.1 直流電子負載（DC Electronic Load）
定義與功能：
直流電子負載（DC Load）是一種用于測試直流電源系統的設備。它可以通過精確調節電流或電壓，模擬不同的負載條件，從而幫助評估直流電源設備（如電池、充電器、DC-DC轉換器等）的性能。
典型應用場景：
電池放電測試：
直流電子負載能夠模擬不同的放電條件，幫助評估電池在不同電流下的放電能力和壽命。工程師可以使用恒流模式（CC）來模擬實際應用中的負載，從而檢測電池的內阻、放電效率以及安全性。
光伏模塊測試：
在光伏系統中，直流電子負載用于模擬光伏模塊的工作條件，通過調節負載，測試其在不同照度和功率輸出下的效率。通過這些測試，可以更好地了解光伏系統在實際環境中的性能表現。

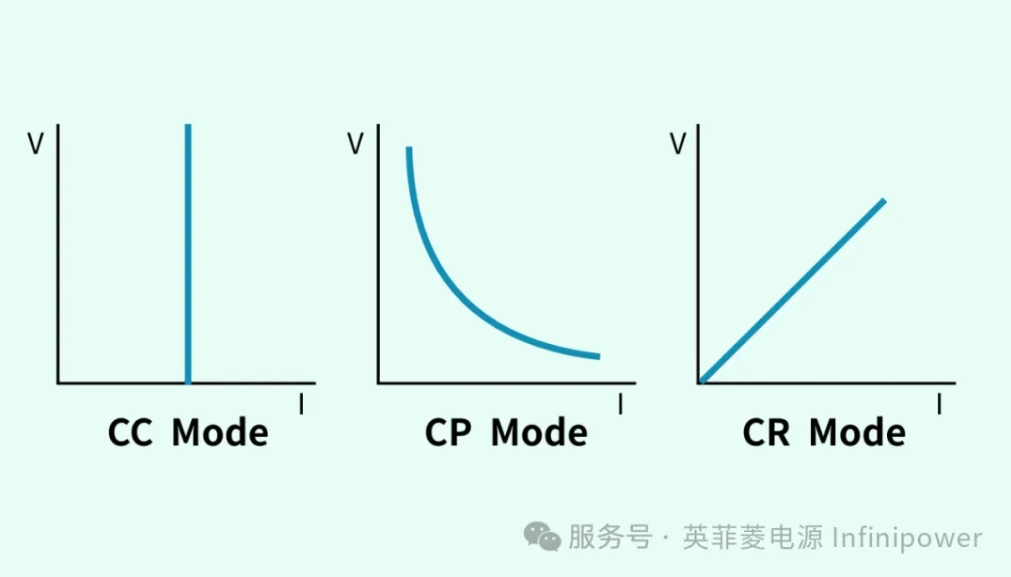

工作模式詳解：
恒流模式（CC, Constant Current）：保持恒定的電流輸出，適用于評估電池的放電性能。
恒壓模式（CV, Constant Voltage）：用于保持恒定的電壓，測試電源設備的穩壓能力。
恒功率模式（CP, Constant Power）：模擬恒定功率的負載，用于測試光伏模塊等電源的動態響應能力。
恒阻抗模式（CR, Constant Resistance）：模擬固定電阻值，適用于電池內阻和線路阻抗的測試。
定義與功能：
交流電子負載（AC Load）是用于測試交流電源設備的負載工具，能夠精確模擬電阻性、感性和容性負載。交流電子負載廣泛應用于不間斷電源（UPS）、逆變器和交流電機驅動器等設備的測試。
典型應用場景：
逆變器測試：
逆變器是新能源系統中的關鍵組件，交流電子負載可以模擬復雜的交流負載條件，測試逆變器在不同頻率、功率因數和電壓波動下的表現。例如，通過模擬不同的功率因數負載，工程師可以評估逆變器在現實中面對復雜負載時的動態響應能力和穩定性。
UPS系統測試：
在不間斷電源（UPS）系統的測試中，交流電子負載用于模擬電網斷電或電壓波動時的負載切換情況，幫助驗證UPS在這些極端條件下的輸出穩定性和轉換效率。
與直流電子負載的區別：
工作原理不同：直流電子負載主要用于測試DC電源設備，如電池和光伏系統，而交流電子負載則用于測試AC設備，如UPS和逆變器。
應用場景不同：直流負載主要應用于直流電源系統的測試，而交流負載用于交流電源及逆變器的測試。
負載特性不同：交流電子負載可以模擬更復雜的負載特性，如電阻性、感性和容性負載，這些在AC設備的測試中至關重要。
定義與功能：

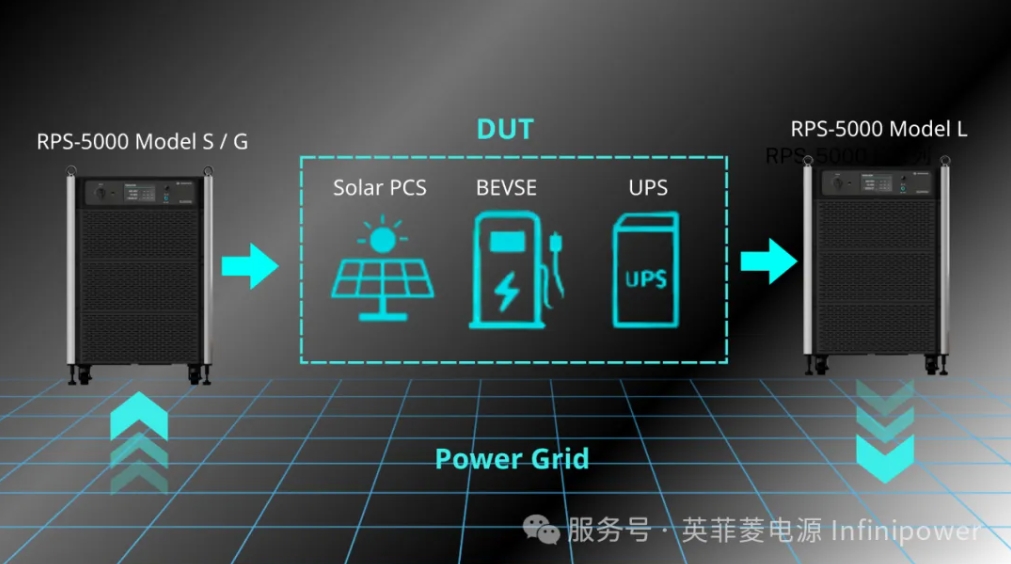

能源回收型電子負載是一種能夠將吸收的能量反饋回電網或儲能系統的設備。它不僅可以像普通電子負載一樣模擬各種負載條件，還能顯著降低測試能耗，特別適合高功率設備的長時間測試。
典型應用場景：
新能源充電設備測試：
對于電動汽車充電樁或其他大功率充電設備，能源回收型電子負載能夠高效地測試其在大電流條件下的動態響應和效率。通過回收消耗的能量，可以大幅降低測試過程中的能耗和熱量損失。
高功率設備的長時間測試：
能量回收型負載適用于需要長時間、大功率持續工作的測試場景，如逆變器、光伏發電設備和風力發電系統的耐久性測試。通過回收能量，不僅能夠減小能源消耗，還能提高測試的環保性。
通過上述不同類型電子負載的詳細介紹，讀者可以更加清楚地了解直流電子負載、交流電子負載和能源回收型電子負載在不同應用中的重要性，以及它們在新能源技術測試中的廣泛應用。
定義與工作原理：
在恒流模式下，電子負載通過調節內部阻抗，維持一個恒定的電流輸入值，而輸入電壓的變化不會影響負載的電流設定。這種模式適用于評估電源在穩定電流條件下的輸出特性。
典型應用場景：
電池放電測試：
使用恒流模式可以模擬電池的實際放電過程，測試其容量、內阻、放電效率和壽命。在電動汽車、電網儲能和可再生能源系統中，電池的放電特性是決定系統整體效率和穩定性的關鍵因素。
電源適配器穩流能力測試：
恒流模式下，可以通過施加不同電流負載，驗證電源適配器在不同負載條件下的穩流能力，確保在高負載情況下依然能穩定供電。
定義與工作原理：
恒壓模式通過調節阻抗，保持電子負載的輸入電壓恒定。當電源的輸出電流發生變化時，恒壓模式能夠穩定地維持目標電壓值。
典型應用場景：
充電器穩壓測試：
充電器需要在不同負載條件下保持穩定的輸出電壓。恒壓模式用于模擬這種情況，幫助工程師評估充電器的穩壓性能，特別是在高負載或低負載條件下。
直流電源的電壓穩定性測試：
對于直流電源設備，恒壓模式可以模擬不同的負載變化，檢測其輸出電壓在不同工況下是否穩定。
定義與工作原理：
在恒功率模式下，電子負載通過調節輸入電壓和電流的乘積，維持一個恒定的功率值。這種模式能夠有效評估電源設備在不同功率條件下的動態響應和效率。
典型應用場景：
DC-DC轉換器功率效率測試：
DC-DC轉換器的性能在很大程度上依賴于其在不同功率條件下的效率表現。恒功率模式能夠模擬不同負載功率，測試轉換器的功率效率，確保其在各種功率輸出條件下都能穩定工作。
逆變器功率測試：
在逆變器測試中，恒功率模式可以模擬實際應用中恒定功率消耗的場景，如家庭負載或工業設備負載，幫助評估逆變器的性能和穩定性。
定義與工作原理：
恒阻抗模式通過保持負載的內部阻抗恒定，確保電子負載能夠在輸入電壓變化時，自動調整輸入電流。這種模式廣泛用于測試電路中的阻抗匹配和電源的內阻特性。
典型應用場景：
電路阻抗匹配測試：
在復雜的電路設計中，阻抗匹配是確保系統效率和信號傳輸質量的關鍵。恒阻抗模式能夠模擬不同阻抗條件下的負載，幫助工程師評估電源的阻抗匹配性能。
電池內阻評估：
電池的內阻會影響其充放電效率和壽命。恒阻抗模式能夠精確模擬電池在不同電壓和阻抗條件下的表現，幫助檢測電池的內阻特性。
電池的特性：
不同類型的電池（如鋰離子電池、鉛酸電池等）在充放電過程中的表現差異顯著，因此選擇合適的電子負載進行測試至關重要。鋰離子電池常用于電動汽車、儲能系統，而鉛酸電池更多用于不間斷電源（UPS）等傳統應用。
選型關鍵點：
動態響應能力：
對于快速充放電的電池（如電動汽車的電池組），電子負載設備需要具備高動態響應速度，以精確模擬大電流的快速變化。
長期耐久性測試中的能量回收：
在長時間高功率的放電測試中，能量回收型電子負載可以通過將吸收的電能反饋回電網，降低能耗和熱量損失，適合新能源儲能電池的長期耐久性測試。
逆變器與UPS的復雜工況：
逆變器和UPS系統需要面對電網的頻率波動、瞬態波動等復雜工況，因此需要具備高動態響應能力的交流電子負載來模擬這些變化條件，測試其性能。
選型關鍵點：
AC負載的動態響應速度：
逆變器和UPS需要能夠快速響應電網的變化，交流電子負載的響應速度越快，模擬效果越精準。
能量回收功能對UPS長時間穩定性測試的幫助：
在UPS系統的長時間運行測試中，能量回收型電子負載能夠幫助降低能耗，特別是在大功率輸出時，通過回收多余能量提升系統整體效率。
充電設備的高功率需求：
電動汽車的充電設備往往需要處理大功率和高電流的快速充電過程，因此電子負載設備必須能夠在高功率條件下保持穩定，特別是在快速充電和大功率充放電應用中。
選型關鍵點：
能量回收型負載的高效性：
對于高功率充電設備，能量回收型電子負載不僅能夠模擬充電樁的負載，還能回收消耗的能量，減少能耗和散熱需求。
多工作模式的快速切換能力：
充電樁在實際工作中，負載條件會不斷變化，因此電子負載設備需要能夠快速在恒流、恒壓等模式之間切換，以模擬不同的充電階段。
解釋如何根據測試需求確定功率范圍：
功率范圍是選擇電子負載設備的關鍵因素之一，特別是在新能源應用中，系統設備通常要求大功率負載。電子負載設備的功率能力應略高于被測電源的額定功率，以避免過載情況。通常，建議選擇功率裕量高于10%至20%的設備，確保在測試過程中負載設備能夠承受最大輸出功率而不會損壞。
電壓和電流能力：
在選擇電子負載時，還需要考慮其電壓和電流承載能力。例如，在電池測試中，需要負載設備能夠承受最大放電電流和峰值電壓。此外，在新能源充電樁和大功率逆變器測試中，負載設備的電流和電壓能力需要與高功率輸出匹配，確保其能夠處理大電流和高電壓的條件。
如何評估電子負載的響應速度：
動態響應速度是測試電源系統性能的重要指標，特別是在高頻電源和快速變化的負載條件下。電子負載的響應速度越快，能夠更準確地模擬負載突變的實際工況。例如，高頻開關電源的測試需要響應速度大于1 kHz的設備，以便捕捉電壓和電流的瞬態波動。
精度的重要性：
精度決定了電子負載設備在調節電壓、電流時的控制能力。高精度的電子負載能夠確保測試數據的準確性，特別是在評估電源性能或進行參數驗證時，精度至關重要。通常，電子負載的調節精度應控制在±0.1%以內，以保證測試結果的可靠性。
不同模式的切換速度對測試結果的影響：
電子負載設備的多模式支持能夠顯著提高測試的靈活性，特別是在復雜的測試場景中（如逆變器或充電樁測試）。例如，測試過程可能需要從恒流模式快速切換到恒功率模式，電子負載設備的快速切換能力能夠確保測試過程的連續性和穩定性。
對于動態響應測試，快速的模式切換能力可以幫助模擬不同的實際負載條件，確保測試結果能夠全面反映設備的性能。在逆變器測試中，這種多模式切換尤為重要，因為逆變器需要處理電網的多變負載條件，而快速切換能夠評估其在瞬態變化時的響應能力。
自動化測試趨勢：
隨著測試場景的日益復雜和自動化需求的增加，電子負載設備的自動化測試能力變得越來越重要。現代電子負載通常配備可編程接口（如USB、GPIB、RS232）和自動化控制功能，能夠實現復雜的測試流程和自動數據采集。
通過自動化測試，工程師可以大幅提高測試效率，減少手動干預。自動化測試不僅能夠加快測試進程，還能夠確保數據的精準采集和快速分析。在批量測試或需要反復驗證的測試場景中，自動化測試功能顯得尤為關鍵。
安全保障：
電子負載設備在高功率和高電流測試中面臨著潛在的風險，因此具備多重保護功能至關重要。常見的保護功能包括過電壓保護（OVP）、過電流保護（OCP）、過溫保護（OTP）和短路保護。這些功能能夠有效防止在測試過程中設備或被測設備的損壞，確保測試的安全性。
過電壓保護（OVP）： 當輸入電壓超過設備額定值時，自動斷開電路，避免損壞設備。
過電流保護（OCP）： 超出最大設定電流時，系統自動降低電流或進入保護模式。
過溫保護（OTP）： 設備溫度過高時，自動降低功率或停機，防止因散熱不足導致的故障。
如何選擇適合電池放電測試的電子負載：
在電池充放電測試中，動態響應速度是關鍵。電池在放電時會經歷電流快速變化，選擇具有高動態響應能力的電子負載設備可以幫助模擬實際使用中的負載變化。恒流模式（CC）是電池放電測試的主要模式，用于精確控制放電電流。
此外，能量回收型電子負載適合長期耐久性測試，能夠將電池放電過程中消耗的能量回饋電網，從而減少測試過程中的能量消耗，特別適用于新能源電動汽車電池的測試。
多模式工作負載在適配器測試中的重要性：
電源適配器的性能測試需要在多種負載條件下進行，例如從輕載到滿載的切換。電子負載設備需要支持恒流（CC）、恒壓（CV）和恒功率（CP）等多種工作模式，并具備快速切換能力，以模擬不同的使用場景。
在測試中，恒流模式用于評估適配器的穩流能力，恒壓模式用于驗證其穩壓性能，而恒功率模式則可以幫助評估其在動態負載條件下的效率表現。
復雜交流負載模擬與高效能量回收：
逆變器和UPS系統在新能源測試中經常面臨復雜的交流負載條件。選擇具備交流負載模擬能力的電子負載設備，能夠測試逆變器和UPS在電網瞬態波動、負載切換等情況下的表現。
此外，能量回收型電子負載在長時間大功率測試中非常有用，可以將測試過程中消耗的能量回饋至電網，從而顯著降低能耗和熱量積累。對于逆變器的高效輸出測試，特別是在長時間運行中，能量回收功能至關重要。
通過對功率范圍、動態響應、模式切換、自動化測試和保護功能等五大關鍵因素的考量，以及具體應用場景中的選型策略，工程師可以更好地為其測試需求選擇最合適的電子負載設備。
高帶寬的重要性：
隨著電源技術的快速發展，特別是在高頻開關電源和高速充電系統的廣泛應用中，對電子負載設備的響應速度提出了更高的要求。高帶寬能夠幫助電子負載在更短時間內響應電流、電壓的瞬態變化，確保在高頻切換中捕捉更細微的波動。
未來，隨著新能源設備的開關頻率逐漸提升，尤其是在電動汽車充電系統、DC-DC轉換器等領域，高帶寬的電子負載將成為標配。電子負載設備需要提供毫秒級甚至微秒級的響應能力，才能在這些快速變化的負載條件下保證測試的準確性和穩定性。
技術突破：
未來的電子負載設備將進一步提升響應速度和帶寬。例如，能夠達到幾十kHz甚至更高頻率的負載設備，將能夠處理更高速的負載動態響應需求。在電池管理系統（BMS）、新能源電網和超高速充電場景中，這些技術進步將顯得尤為重要。
AI與自動化測試的結合：
隨著人工智能（AI）和自動化技術的發展，電子負載設備也在逐步邁向智能化。未來的電子負載設備將通過內置的智能算法，實時分析測試數據，自動優化測試過程。例如，AI驅動的智能負載設備能夠根據歷史數據預測負載曲線，并根據電源系統的特性自動調整測試參數。
這種智能化的測試方式不僅可以提高測試效率，還能減少人工干預，減少人為錯誤的發生。通過自動化的測試流程，工程師可以在短時間內完成更復雜的測試任務，特別是在多步測試和批量生產測試中，自動化測試將顯著降低成本并提升生產效率。
集成自動化平臺：
未來的電子負載設備將與測試管理軟件和數據分析工具深度集成，形成完整的自動化測試解決方案。通過這種集成，工程師可以實現從測試計劃設定、參數優化、數據采集到結果分析的全流程自動化操作，提升測試的精準性和全面性。
能量回收技術的發展前景：
隨著全球對環保和節能的重視，能量回收技術在電子負載設備中的應用前景廣闊。傳統的電子負載在測試過程中會將所消耗的能量轉化為熱量，導致能源浪費。而未來的能量回收型電子負載將能夠將這些能量回饋至電網或儲能系統，實現”綠色測試”。
這種負載設備不僅減少了能源消耗，還降低了測試環境中的散熱需求，延長了設備的使用壽命。隨著新能源行業對可持續發展要求的不斷提高，能量回收型電子負載設備將成為新能源測試領域的主流。
功率密度提升：
未來的電子負載設備還將繼續提高功率密度，即在相同體積下，能夠處理更高的功率輸出。這需要通過改進散熱技術（如液冷技術）和優化電路設計來實現。更高的功率密度將有助于測試大功率設備（如光伏逆變器、風力發電系統、EV充電樁）時節省空間，提高測試效率。
綠色測試與可持續發展：
未來的電子負載設備將更加注重環保設計，尤其是在能量回收和智能管理方面。隨著企業對可持續發展目標（SDGs）的重視，能夠減少能耗、降低碳排放的測試設備將會在市場上更具競爭力。電子負載設備的綠色化發展將成為推動新能源測試行業進步的關鍵力量。
通過更高帶寬、更智能的自動化功能和更高功率密度，電子負載設備將在未來的新能源測試中扮演更加重要的角色。隨著能量回收技術的廣泛應用，這些設備將不僅能為工程師提供更高效、更精準的測試方案，還將大幅降低能源消耗，推動行業的可持續發展。
在新能源應用中，電子負載設備的選擇對測試的成功與否至關重要。新能源設備往往涉及復雜的電源系統，包括電池、充電樁、逆變器和UPS系統等。針對這些系統的測試需求，需要不同類型的電子負載設備，如直流電子負載、交流電子負載和能源回收型電子負載。通過選擇適合的負載設備，工程師能夠準確模擬設備在真實條件下的表現，從而發現設計缺陷并優化其性能。
功率范圍和電流、電壓能力：選擇合適功率范圍的電子負載，確保設備具備足夠的功率和電流承載能力，尤其是在大功率設備的測試中。
動態響應和精度：高帶寬和精度對于快速變化的新能源設備至關重要，確保能夠捕捉動態電流或電壓波動，幫助驗證設備的穩態和瞬態性能。
多工作模式支持與快速切換：在復雜測試場景中，多種工作模式的支持以及快速切換功能能夠顯著提高測試靈活性和準確性，特別適用于逆變器和充電設備。
自動化測試與智能功能：現代測試要求更多的自動化能力，智能化的電子負載設備通過編程和自動化接口，實現全流程自動化測試，減少人為干預，提升效率。
保護功能與安全性：具備多重保護功能的電子負載設備能夠有效防止過載、過電壓、短路等極端工況下對設備的損壞，保障測試的安全性。
未來，隨著新能源技術的持續演進，電子負載設備將進一步朝著智能化、能量回收和高效響應的方向發展，幫助工程師更加高效地應對復雜的電源測試需求。
選擇英菲菱的高精度電子負載設備，滿足您在新能源應用中的各種需求。無論是電池、逆變器，還是充電樁或UPS系統，我們的電子負載設備能夠提供精準、高效的測試方案，助力您提升測試準確性，優化設備性能，并推動新能源技術的全面發展。立即聯系我們的技術團隊，了解如何通過高效的電子負載設備提升您的電源測試能力！
