結構強度測試
Introduction結構強度測試是指對建筑材料或結構件在受力狀態下的承載能力和變形能力進行評估的過程。結構強度測試的主要目的是評估被測物的力學性能，包括抗拉強度、屈服強度、抗壓強度、抗彎強度和韌性等關鍵指標。這些測試結果對于驗證結構的穩定性、承載能力和耐久性至關重要，是確保結構安全和延長其使用壽命的關鍵步驟。
結構強度測試主要應用于如下領域：飛行器（部件、殼體和發動機等）、軌道交通、艦船、建筑和橋梁等。常見的結構強度測試包括靜力加載試驗、應變和振動測試、結構疲勞試驗、熱強度試驗和試驗件破壞試驗等。
結構強度測試的信號類型主要包括：力/載荷、位移、應變和溫度。
飛行器結構測試需求
某國內知名民營航空機構，需要進行飛行器機身的結構測試，1024個測試通道（512通道*2），要求測試精準快速，可以與控制加載系統協同工作。

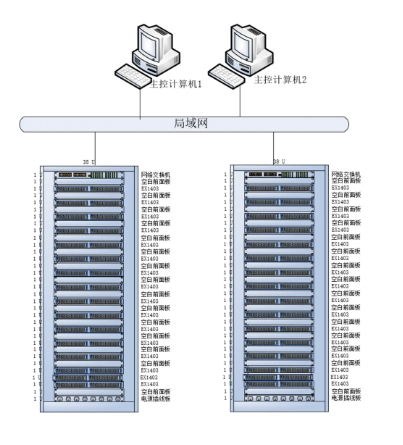

VTI Instruments的工程師經過與客戶的深入溝通，結合用戶需求，基于EX1403A-16通道應變和電壓測量儀搭建了完整的測試系統，完美應對客戶的測試需求。整個系統包括64臺EX1403A（1024個硬件測試通道）、信號轉接系統和綜合測控軟件等。
獨立信號通路，通道間互不干擾
獨立且隔離的通道，支持信號獨立調節和檢測，提供精準穩定的測試。
在具有挑戰性的測量環境中最大限度的保護儀器，同時確保測量的完整性。
易于通道擴展。
最大化測量的置信度和可用性
每通道獨立的24位AD。
獨立10V激勵源，用于橋路及傳感器激勵。
獨特的可信總線，可監測橋路的關鍵參數，直接測量導線電阻。
每通道可設置的數字濾波器。
0.05%FS的高測量精度。
覆蓋多種結構測試應用
采樣率從每秒幾十個點到128Ksa/s，滿足靜態到動態的多種應用。
支持測量應變、位移和電壓等信號，配置靈活。
支持PoE (網口供電)和 IEEE-1588同步標準，簡化系統布線，多臺儀器可以分布在測量點附近，減少模擬電纜的長度，最大限度地減少由噪聲環境引起的誤差。
符合LXI標準的設備遵循了標準開放、壽命較長和與兼容性高的特性。
Explab專業的數據采集軟件
成熟的數采軟件，覆蓋幾十通道到幾千通道的應用，在結構強度試驗有豐富的工程經驗，已在航空航天領域應用超過30000通道。
支持用戶自定義應變花等實時計算；多種觸發模式適用于破壞試驗及疲勞試驗；數據快照適用于靜力加載試驗。
強大的數據記錄以及回放性能；循環存儲、數據流模式等措施保證數據安全。
支持眾多傳感器入庫管理；支持配置文件和測試數據導入導出。
VTI品牌EX1403A型號應變和電壓數據采集儀具有16個隔離通道，支持應變、橋路、電阻和電壓測量功能，內置可編程激勵(恒壓或恒流)，內置旁路校準，也可使用外部旁路電阻校準，支持TEDS或智能傳感器，支持多種濾波器選件。EX1403A具有高精度和高可靠性，同時具有極高的性價比，是全球復雜結構測試應用的首選解決方案。
產品特性
■ 16通道應變、電橋和電壓測量
■ 每通道24位ADC
■ 采樣率102.4kSa/s/ch
■ 支持¼，½或全橋類型
■ 內置可編程激勵，可選橋式連接
■ 支持TDES
■ RJ-45輸入連接器
■ 內置自校準和分流校準
■ LXI以太網接口，支持PoE供電
■ IEEE-1588同步
■ 功能齊全的嵌入式Web接口
■ 緊湊的1U半機架尺寸
