在現代工業和實驗室環境中，電氣安全測試是一項至關重要的任務。確保設備和產品在使用過程中的安全性，不僅是對用戶負責，更是對品牌信譽的保障。本文將以SCI 290系列耐壓測試儀為例，詳細講解電氣安全測試的接線方法。
什么是電氣安全測試？
電氣安全測試主要包括耐壓測試、絕緣電阻測試、接地電阻測試、泄漏電流測試等。這些測試通過模擬不同電氣環境中的極端條件，檢測設備在這些條件下的表現，確保其符合相關安全標準。

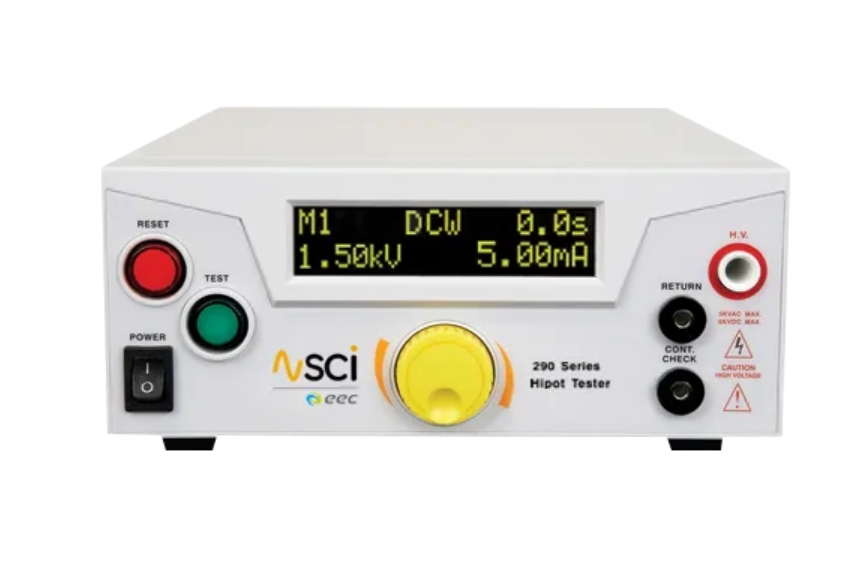

作為電氣安全測試儀器領域的領先品牌，我們致力于為客戶提供高質量的測試解決方案。290系列秉持SCI“不凡工藝，以簡馭繁”的設計理念，旨在簡化電氣測試過程。該系列具備直觀的操作界面，體積小巧，不占空間，適用于各種生產線。配有多組內存并可選配USB接口，通過前面板或PC輕松對被測物執行各種測試。不同型號可滿足各類測試需求。
290系列產品具備如下優勢：
01 簡易操作

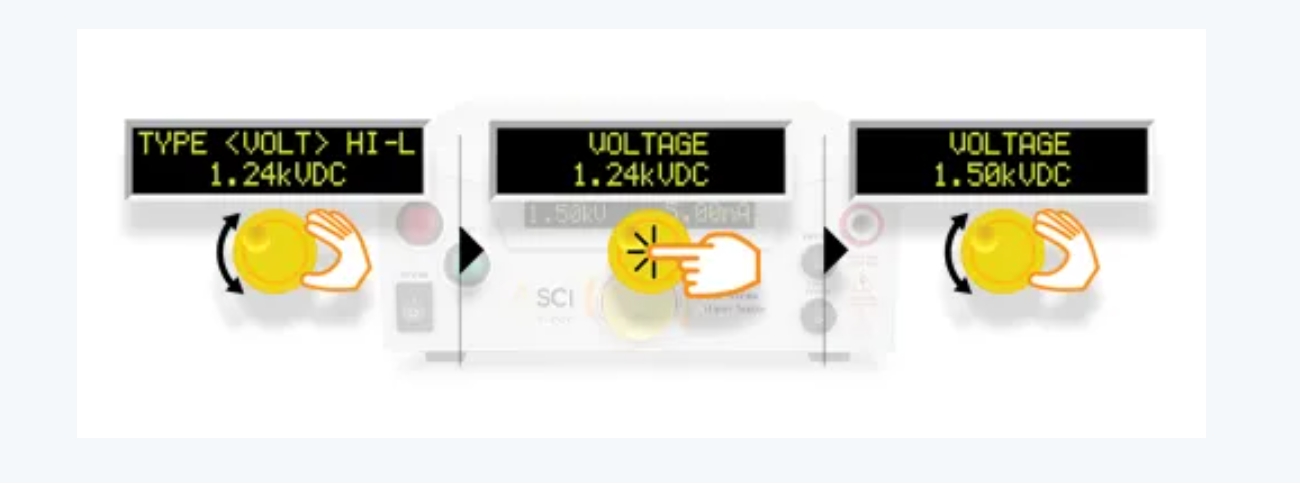

一顆旋鈕，搞定所有功能控制。旋轉、按壓，即可完成全部測試程序，大幅降低操作者的工作量并提升效率。

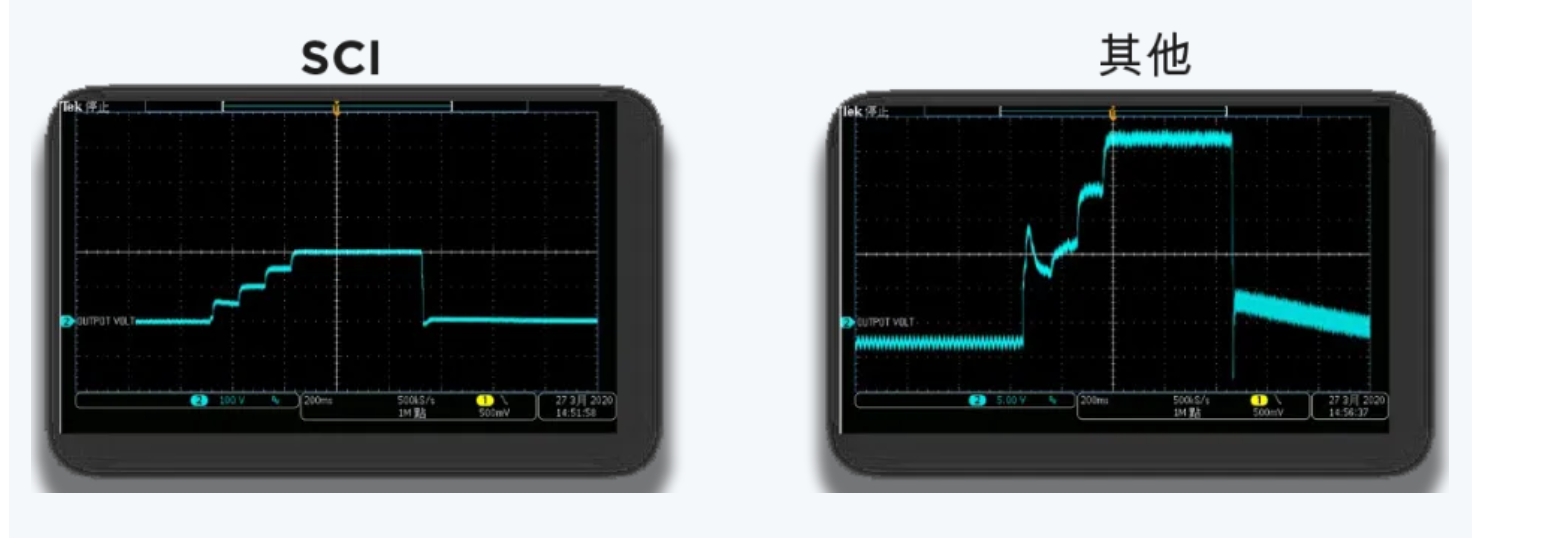

02 精準一致的測試結果
簡單，不等于妥協。290系列能確保在各種操作環境下結果仍精準一致，協助保障您的產品質量。
03 輕薄設計

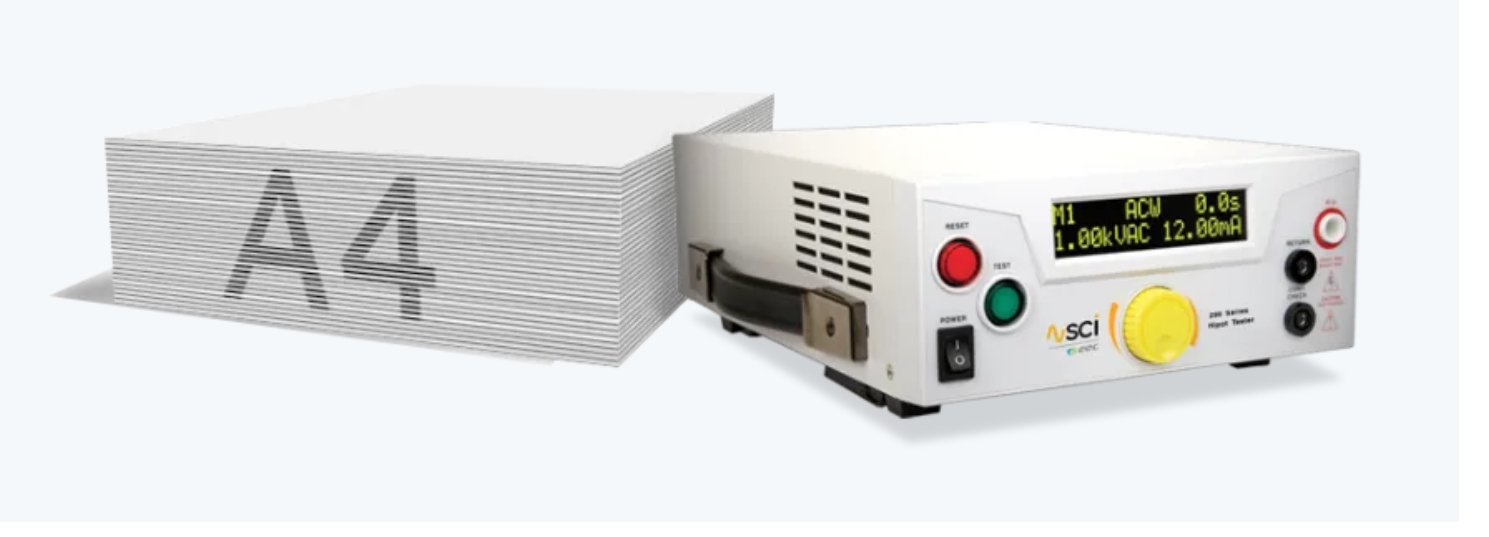

在生產現場，儀器好不好搬動十分重要。290系列重量?jī)H5.46公斤，且大小不超過一疊A4紙，幫助省下更多作業空間并讓搬運移動更輕松。
04 滿足安規需求
290系列充足的輸出，能滿足制造商所需通過的安規測試要求，簡化測試之余也無須犧牲任何性能。

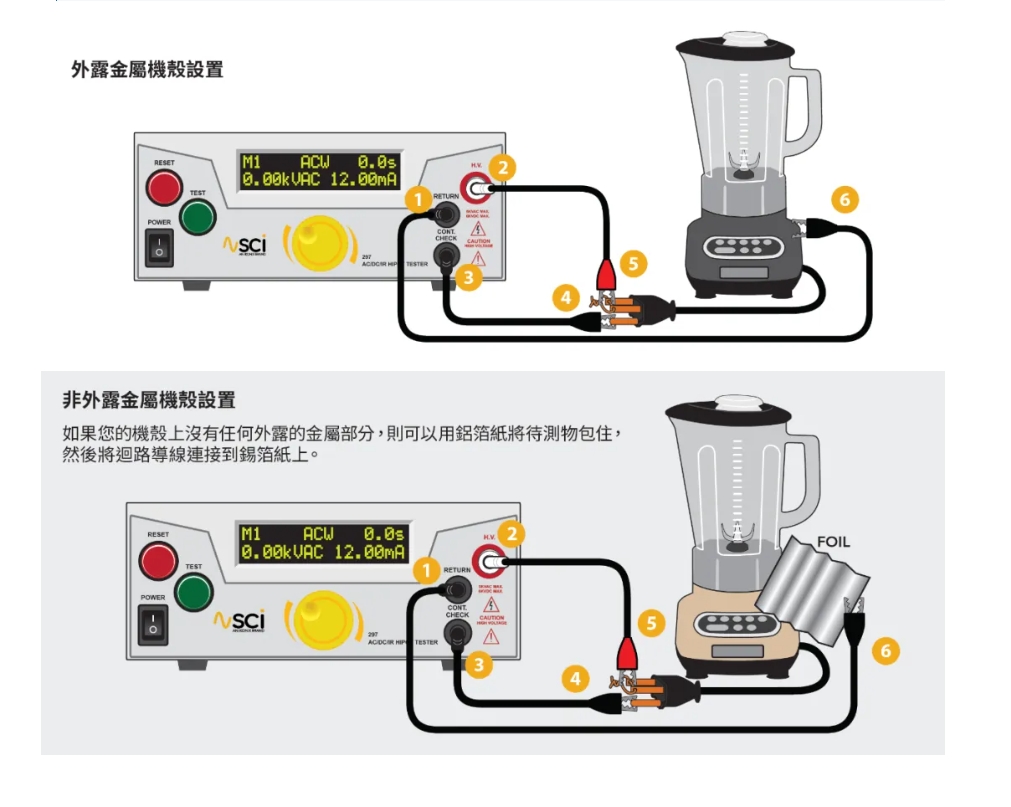

使用測試線
1. 將黑色的接地回路引線插入測試儀前面板上的回路端子
2. 將高壓線插入H.V.測試儀前面板上的端子
3. 將接地連續性導線插入測試器前面板上的CONT.CHECK端子
4. 將接地連續性導線的夾子端連接至待測物的接地腳
5. 將高壓導線的夾子端連接到待測物電路的載流導體
6. 將接地回路線的夾子端連接到帶測物的外殼或外露金屬機殼上
使用治具盒
注：治具盒為選配的零件，而非290系列標準配件。

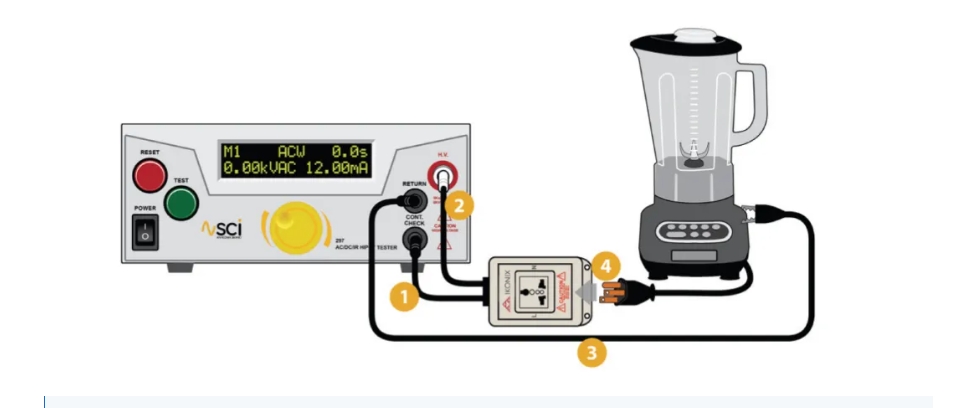

下圖為290測試器透過治具盒與待測物連接的方式。
1. 將黑色導線從治具盒連接到前面板的CONT.CHECK端子
2. 將高壓導線從治具盒連接到前面板的高壓端子
3. 將黑色的回流導線連接到前面板的回流輸出端子，并將導線的另一端連接到待測物機殼上的金屬板上
4. 將待測物插頭插入治具盒
該治具盒可用于連接具備三芯電源線的物品。如果要測試具備三芯插頭的產品，則還需要對待測物的接地導體到產品的機殼或金屬部分進行接地測試。
電氣安全測試是保障電氣設備安全性的重要手段，正確的接線方法和合適的測試儀器是確保測試結果準確的關鍵。SCI 290系列耐壓測試儀憑借優異的性能和可靠的品質，成為眾多設備制造商和實驗室的首選。
希望本文的詳解能幫助大家更好地理解和應用電氣安全測試，為產品質量和用戶安全保駕護航。
